Зенитные фонари — остекление и дымоудаление для крыши
Зенитные фонари устраиваются, прежде всего, с целью естественного освещения, как дополнительная вентиляция и способ дымоудаления. Чаще всего такие конструкции можно наблюдать на крышах производственных помещений, торговых центров, вокзалов, аэропортов, бассейнов. Кроме всего прочего, зенитный фонарь может выполнять функцию быстрой эвакуации в экстремальных случаях. В частном домостроении такие конструкции чаще всего создаются как декоративный элемент здания или при устройстве в чердачном помещении оранжерей, мансард.
Практически все промышленные предприятия оборудуются зенитными ленточными фонарями, что позволяет существенно увеличить освещенность рабочих мест в дневное время, и создать в помещении нормальный микроклимат во время летнего жаркого периода.
Именно в производственных помещениях создаются зенитные фонари для дымоудаления, что отвечает мерам противопожарной безопасности предприятия.
Такие фонари должны быть оборудованы системой открывания фонаря, как в автоматическом режиме, так и в ручном. Автоматическую систему устанавливают специализированные организации, что подтверждается актом выполненных работ.

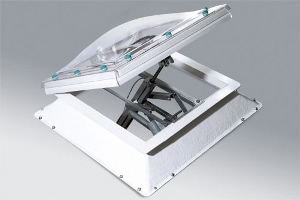

люки для дымоудаления
Виды зенитных фонарей
Конструкция зенитного фонаря может быть самой разной по форме и материалу, из которого изготавливается каркас сооружения и покрытия.
Традиционно фонари устраиваются в форме выступающих конструкций над плоскостью крыши, причем сами фонари могут иметь форму пирамиды, призмы, полусферы, и прочие.
Также зенитные фонари могут быть как отдельно стоящими, так и ленточными. Ленточные форму имеют, преимущественно, зенитные фонари промышленных зданий, больших залов общественных сооружений, таких как вокзалы, аэропорты, бассейны. Каркас зенитных фонарей может выполняться из металла, дерева, полимерных конструкций. Следует учитывать при проектировании вес фонаря, с тем, чтобы кровля могла выдержать дополнительную нагрузку от веса каркаса и покрывающего материала, если используется, например, стеклянная крыша.

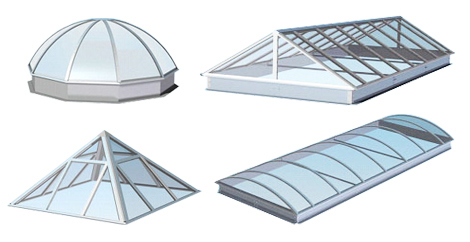

виды зенитных фонарей
В качестве материала покрытия для зенитного фонаря может использоваться стекло разного вида и качества, оргстекло и другие современные светопрозрачные материалы.
В последнее время получили широкое распространение зенитные фонари из поликарбоната. При этом может использоваться, как сотовый поликарбонат, так и монолитный. Фонари могут открываться (с электрической, пневматической или ручной системой открывания), так и быть совершенно глухими.
Решения для коттеджных домов
Большое значение при устройстве фонаря имеет его ориентация по сторонам света. Потому что от этого будет зависеть, сколько дневного света и тепла получит помещение. Также на это показатель оказывает влияние и размер планируемого фонаря.
окно в потолке
В обычной комнате с наличием окон достаточно для дополнительного освещения сделать фонарь, площадь которого в плане, не превышает 5% площади пола.
В более темных помещениях площадь фонаря и их количество возможно увеличить.
Устройство зенитных фонарей всегда начинается с изготовления каркаса, его крепления к крыше. Однако, каркас необязателен, если створки не будут открываться. Остекление зенитного фонаря может быть выполнено из оргстекла, поликарбоната или закаленного стекла. Возможно совмещение закаленного стекла и ламинированного.
Конструкция фонаря: арочная схема из поликарбоната
Поликарбонат отлично рассеивает свет и освещение помещения осуществляется более равномерно, чем при использовании стекла или акрила. Смонтировать арочную конструкцию довольно просто, так как мы избегаем коньковых элементов (как в скатном фонаре) и уменьшаем количество профилей.
Для лучшего рассеивания света и если нет требований по высокой прозрачности, рекомендуется использовать сотовый поликарбонат. Для придания особой прочности конструкции лучше использовать монолитные листы.
- Изготовление зенитного фонаря предполагает полностью готовый элемент кровли, куда входит рама — является основанием фонаря и крепится непосредственно на крышу.
- Кроме рамы в конструкцию фонаря входят элементы крепления, гарантирующие полную герметичность и прочность всего сооружения, металлическую сетку, для безопасности находящихся в комнате людей.
- Металлическая сетка устанавливается под стеклопакетом со стороны внутреннего помещения. И непосредственно сам светопрозрачный элемент фонаря.
Советы по монтажу поликарбоната
- Не применяйте листы большой толщины — это будет задерживать процесс таяния снега и фонарь будет закрыт
- для соединения элементов под углом используйте следующую схему (смотрим рисунок)
1 — профиль 1013(Aluco), 2- профиль 1014 (Aluco), 3- уплотнитель, 4 — лист поликарбоната, 5 — перфолента, 6 — бутиловый уплотнитель, 7 — отлив оцинкованный
- для соединения листов в перпендикулярных плоскостях, схема крепления следующая:
1 — профиль 1014 (Aluco), 2 — уплотнитель ТПУ 0004мм, 3 — перфолента, 4 — бутиловый уплотнитель (лента), 5 — оцинкованный отлив, 6 — уголок, 7 — листо сотового поликарбоната
Выполнить монтаж зенитного фонаря простой конструкции можно самостоятельно. Главное герметично укрепить раму на кровле, чтобы дождевая вода не попадала под неё. Для этого используются герметики (силиконовые) и резиновые (EPDM) уплотнители.
Обслуживание и ремонт
Характерной особенностью ремонта зенитных фонарей являются протечки, и чаще всего в местах примыкания рамы к кровле. В этом случае меняется уплотняющая резина, очищаются пароотводящие каналы, производится полная герметизация по контуру рамы и отделка примыкающих мест.Бывает, что требуется смена стеклопакета.
При повреждениях поликарбоната меняется полностью лист или ставится герметичная заплатка из подходящего по цвету пластика. Поликарбонат хорошо поддается склейке, пайке.
Средняя цена зенитного фонаря на сегодня — от 7500 рублей/кв.м. (в зависимости от материала). Стоимость монтажа — от 1500 рублей за кв.м
