Вальмовая крыша своими руками

вальмовая крыша

Крыша выполняет одну из наиболее важных функций в любом здании. Благодаря ей осуществляется защита от осадков, ветра, солнечных лучей, а также любых иных воздействий. Надежная крыша является залогом безопасности находящихся в доме людей и ценного имущества. Поэтому планированию и правильному сооружению крыши придается первостепенное значение. В данной статье речь пойдет о том, как возводится вальмовая крыша своими руками.

Характерные особенности вальмовой крыши

Обычная, классическая (или как ее еще называют щипцовая) крыша имеет два ската, по торцам которых находятся фронтоны. В отличие от такой конструкции вальмовая крыша включает два дополнительных ската, находящихся на торцах крыши. Эти скаты имеют треугольную форму и называются вальмами. Существует несколько разновидностей вальмовой крыши:

конструкция вальмовой крыши ломаной

конструкция вальмовой крыши ломаного типа

Полувальмовая крыша, в которой вальмы не доходят до низа, а закрывают лишь верхнюю часть ската, прикрывая сверху часть фронтона.
Шатровая крыша. Особенность ее заключается в том, что все четыре ската одинаковы. Вальмы расходятся во все стороны под одинаковым углом, который начинается на геометрической вершине постройки. Такие крыши используют лишь для объектов квадратной формы.
Ломаная крыша. Состоит из множества скатов различного размера, которые сочетаются между собой под различными углами. Такая конструкция довольно сложна, но, при правильном возведении, придает строению очень презентабельный вид. Несмотря на сложность возведения, существуют готовые расчеты таких крыш, взятые на вооружение профессиональными строителями.

Разметка крыши

Для того чтобы уяснить себе, как построить вальмовую крышу, нужно знать особенности ее конструкции, а также основные узлы:

Конек (коньковый брус) располагается по центру постройки и является ее основным несущим элементом, к которому крепятся все остальные деревянные элементы. (3)
Угловые (накосные) стропила. Одним концом каждое стропило крепится к коньковому брусу, а другой его конец выходит на угол здания и даже за его пределы. Эти стропила являются основными силовыми элементами. Они изготавливаются из бруса такой же толщины, что и коньковый брус. (1)
Промежуточные центральные стропила. Идут от концов конькового бруса, выходя по скатам и вальмам вниз, на стены.(4)
Промежуточные (2)стропила. Крепятся к коньковому брусу и идут вниз по скатам крыши. На вальмах не используются.
Короткие стропила. Имеют различную длину. Крепление коротких стропил осуществляется к угловым стропилам под одинаковым углом. К коньковому брусу не крепятся. (5)

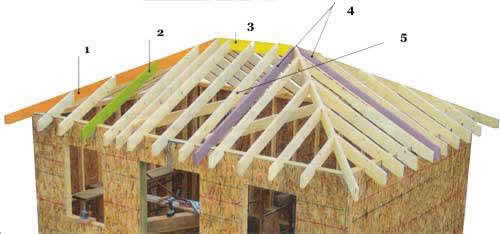

основные узлы вальмовой крыши

основные узлы вальмовой крыши

Если строим вальмовую крышу, необходимо произвести точные расчеты, выполнить разметку и составить чертеж вальмовой крыши. Расчеты имеют первостепенное значение при определении соотношения длин скатов и вальм. Только это гарантирует надежность возводимой крыши:

первым делом размечается осевая линия по верхней части обвязки с торца здания (расположение конькового прогона)
рассчитываем половину толщины конькового бруса и размечаем положение первого элемента стропильной системы
следующий шаг — один конец замерной рейки прикладываем к размеченой ранее линии, а другой располагаем на линии боковой стены — это будет место расположения промежуточного стропила

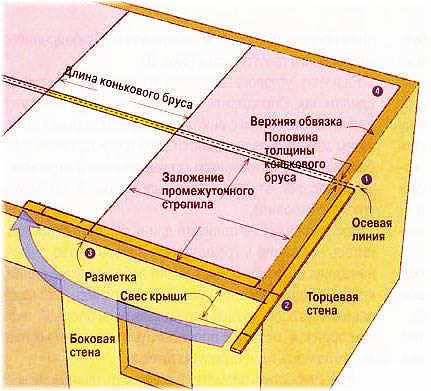

разметка стропил

разметка стропил

расчитваем длину стропильного свеса — один конец рейки устанавливаем на внешний контур стены, другой — на образовавшийся свес кровли. Следующий элемент центральных промежуточных стропил вычисляется перемещением рейки для замеров на край боковой стены и размечаем на ней расположение стропила (он будет расположен между боковой стеной и верхней частью обвязки)
Такие же действия необходимо выполнить на оставшихся трех углах. Так станет точно известно расположение всех промежуточных центральных стропил и торцов конькового бруса.

Учитывая тот факт, что все элементы стропильной системы вальмовой крыши будут иметь вид прямоугольных треугольников, более точно просчитать их размер получится используя теорему Пифагора.

Что такое замерная рейка?

Строительство крыши вальмовой — занятие долгое и трудоемкое. Начинается работа с разметки. Для того чтобы монтаж вальмовой крыши происходил по точно заданным размерам, рекомендуется все отмеряемые размеры нанести на мерку. Это избавит от необходимости использования рулетки при откладывании одинаковых расстояний, а также предотвратит многочисленные погрешности, допускаемые при измерениях. Замерную рейку следует изготавливать из планки или фанеры шириной около 5 см, чтобы она хорошо просматривалась при замерах на большом расстоянии.

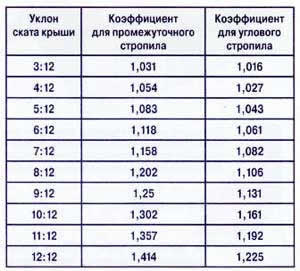

таблица коэффициентов расчета стропильной системы

таблица коэффициентов расчета стропильной системы

Чтобы конструкция вальмовой крыши была максимально точной, необходимо иметь под рукой таблицу коэффициентов пропорций и соотношений между расположением стропил и их длиной.

Исходя из данных таблицы, длина ноги стропильного узла равна произведению коэффициента на заложение (проекцию) ноги. Во время строительства вальмовой крыши, использование данных этой таблицы является обязательным и значительно повышает точность расчета вальмовой крыши и время на его выполнение.

Приведем пример расчета

Измеряем разметочной рейкой величину горизонтальной проекции промежуточного стропила. Находим в таблице подходящий под наш случай угол наклона кровли и перемножаем два имеющихся значения.
измеряем длину стропила по нижней линии ( от выборки на коньковом брусе до выборки на месте крепления к опоре)
аналогично вычисляется длина свеса — произведение его горизонтальной проекции на поправочный коэффициент (либо используя теорема Пифагора a²+b²=c², где a и b — вертикальная и горизонтальная проекция

Угловые (накосные) элементы

Далее размечается положение угловых элементов крыши и всех промежуточных стропил. Стропила вальмовой крыши с одной стороны имеют косой срез для крепления к коньковому брусу. Сам коньковый брус имеет подрез с двойным скосом для крепления угловых элементов. Расчет накосного стропила будет следующим:

отмеряем длину стропила от угла постройки
в этом случае, заложением стропила (проекцией) является произведение квадратов длин проекций центральных стропил (смотрите рисунок). Полученную цифру умножаем на поправочный коэффициент и получаем длину стропила накосного

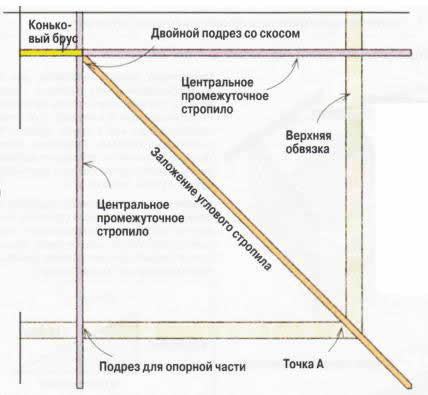

расчет накосных стропил

расчет накосных стропил

Особенности устройства вальмовой крыши

- Своеобразная конструкция вальмовой крыши требует, чтобы коньковый брус и все стропила были изготовлены из одинакового по толщине материала. Только это может гарантировать прочность и надежность всей конструкции. Если какой-то вид стропил будет иметь меньшую толщину, то это со временем будет способствовать искривлению каркаса крыши и нарушению ее целостности.
- Короткие стропила крепятся к угловым стропилам, а не к коньковому брусу, как это делается при строительстве обычной скатной крыши. При этом необходимо точно выдержать углы уклона коротких стропил. Они должны быть такими же, как и углы уклона угловых элементов конструкции.
- Высота вальмовой крыши может быть любой, но нужно учитывать, что слишком низкая крыша требует дополнительных опорных элементов, служащих для поддержания тяжелых элементов конструкции.
- Для придания вальмовой крыше долговечности рекомендуется для ее возведения использовать только хорошо высушенный брус хвойных пород. Излишне напоминать о том, что готовую деревянную конструкцию крыши перед установкой кровельного покрытия необходимо покрыть соответствующей пропиткой.

Вальмовая крыша своими руками — достаточно сложный вид строительных работ, который выполнить под силу лишь настоящим профессионалам. Только в этом случае можно гарантировать ее долговременную эксплуатацию. Поэтому на вопрос — как сделать вальмовую крышу, можно дать ответ: изучайте теоретические наработки, касающиеся таких типов крыш, а также приглашайте для помощи людей, которые уже когда-то сталкивались с подобной работой.
