Вальмовая кровля
Крыша любого дома должна выполнять определенную защитную функцию, и кроме этого быть экономичной. К числу крыш, в которых наиболее удачно сочетаются эти преимущества относится вальмовая кровля. Эта крыша имеет четыре ската, два из которых выполняются в виде трапеций, а два торцевых в виде треугольников. Существуют полувальмовые кровли, в которых торцевой треугольный скат не доходит до конька, или до карниза. Такие крыши имеют еще другое название – голландские.
Сложность возведения вальмовой крыши заключается в стропильной системе, в остальном она ничем не отличается от обычных скатных кровель.
Особенности возведения
Все строительство вальмовой крыши разделяется на несколько этапов:
- составление проекта;
- расчет;
- устройство стропильной системы;
- гидро- и теплоизоляция;
- кровельные работы

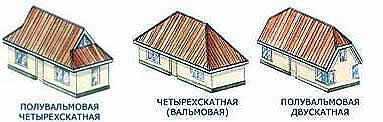

виды вальмовых крыш
Стропильная система кровли вальмового типа состоит из конька, стропильных ног, накосных стропил, нарожников ( полустропильных ног) и шпренгельной фермы.
- Шпренгельная ферма – это не что иное, как балка или брус положенный на мауэрлат стен сходящихся под углом. Для того, что этот брус не прогибался, к нему устанавливаются два подкоса. При строительстве частного дома такая конструкция не требует дополнительного расчета. Брус или балка может иметь размеры 10х15 см, подкосы 10х5 см, стойки 10х10 см.
- Накосные стропила – это стропила, которые направлены от конька к углам торца здания. Могут носить название диагональных и несут повышенную нагрузку.
- Нарожники опираются на диагональные (накосные) стропила. Они имеют вид укороченных стропил, поэтому их иногда называют стропильными полуногами.
Вначале следует сделать разметку и произвести расчет вальмовой кровли. На торцах мауэрлата намечают прохождение будущей осевой линии, которая должна стать ориентиром для конька. После этого размечаются места установки стропильных ног.

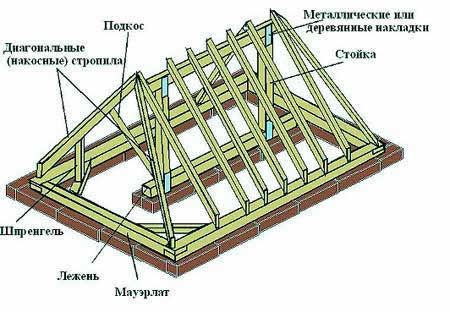

стропильная система вальмовой кровли
Накосные стропила делаются из двух спаренных досок, которые способны выдержать расчетную нагрузку для частного дома.
Если стропило перекрывает пролет не более 7 метров, можно поставить один подкос вверху.Если пролет более 7 и менее 9 метров, в нижней части устанавливают шпренгельную ферму, или стойку.
При более длинном стропиле желательно в середине его установить еще одну опору. Если перекрытие сделано из железобетонной плиты, то устанавливается опора непосредственно на него. В другом случае, возможно, нужно будет положить дополнительную поперечную балку, на которую будет устанавливаться опора.
Монтаж стропильной системы
Конструкция вальмовой кровли должна выполняться из одного и того же материала.
- Перед тем как начать устанавливать стропильную систему, по верхнему краю стен укладывается и крепится мауэрлат.
- Далее укладывается центральная балка строго по нанесенным меткам на торцах дома. На центральную балку устанавливаются стойки-опоры для конькового бруса, закрепляемые упорами и раскосами. Следует выдерживать вертикальность установленных стоек, пользуясь уровнем и отвесом.
- На стойки укладывается коньковый брус. Это ответственный момент, от которого зависит дальнейшая геометрия всей крыши. Конек должен лежать на одинаковой высоте от перекрытия дома, в то же время он должен быть строго горизонтальным.
После установки конькового бруса начинается непосредственно устройство вальмовой кровли, которое заключается в правильной установке и креплении всех остальных элементов стропильной системы.

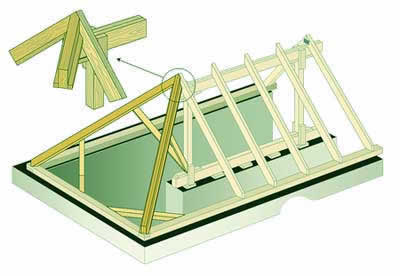

стропила подрезаются на угол и стыкуются на косоли
Начинаем установку накосных стропил. От точности установки этих элементов зависит вся стропильная система и вид всей крыши в целом. Накосные (диагональные) стропила крепятся одним концом к коньку, вторым к мауэрлату. Самым сложным соединением является стык между коньком, накосными и рядовыми стропилами. На конце конька делается двойной скос таким образом, чтобы его плоскости совпали с плоскостями скосов стропил.
Именно накосными стропилами регулируется величина свеса кровли, поэтому они должны быть одинаковой длины. Длина свеса варьируется от 30 до 50 см, но в отдельных местностях они могут достигать метровой длины. Кроме свеса, диагональные стропила играют большую роль в правильности торцевых скатов.
После правильной установки накосных стропил, производится монтаж промежуточных элементов стропильной системы. Ширина шага рядовых стропил выбирается исходя из вида последующего кровельного покрытия, но не более 1,2м. Рядовые стропила устанавливаются, соблюдая параллельность, относительно друг друга. Их крепление производится на коньковом брусе и на мауэрлате способом врубок и металлическими скобами для большей надежности.
Особое внимание следует уделить устройству соединительных узлов вальмовой кровли.

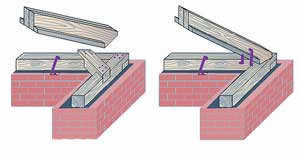

накосное стропило опирают на мауэрлат либо на врезанную балку

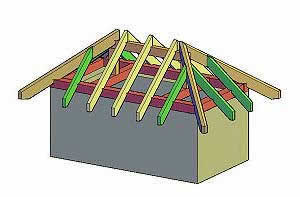

Нарожники (показаны на картинке зеленым цветом) крепятся к диагональным стропилам в разных местах. Их крепление может производиться как способом врубки, так и с помощью установки черепных брусков. На каждой стороне нарожники должны располагаться параллельно рядовым стропилам.
нарожники вальмовой кровли
Дополнительное усиление кровли
Если площадь и размеры крыши значительные, иногда требуется усиление вальмовой кровли. В качестве усиливающего элемента может быть сделан шпренгель. Его устанавливают под диагональное стропило.
Если шпренгель должен быть установлен на большом расстоянии от угла, то в этом случае устраивается шпренгельная ферма.
С окончанием работ по установке всех элементов стропильной системы, можно приступать к устройству обрешетки, гидро- и пароизоляции и непосредственно к покрытию вальмовой четырехскатной кровли кровельными материалами. Все деревянные элементы стропильной системы должны быть обработаны антисептическими растворами, предупреждающими гниение древесины, и противопожарными. Обрешетка укладывается перпендикулярно стропилам и может быть как сплошной, так и с зазорами. Тип обрешетки зависит от вида кровельного материала.
