Устройство кровли из металлочерепицы
Несущей конструкцией кровли является стропильная система. Следующим шагом после ее сооружения является устройство кровли из металлочерепицы. Уклон ската должен быть не меньше 12 градусов. Особое внимание необходимо уделять транспортировке материалов. Длина кузова должна быть не меньше длинны листов металлочерепицы.
Подготовка и хранение материала

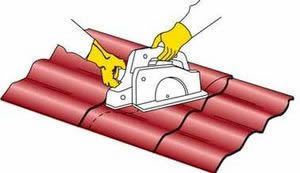

порезка листов металлочерепицы
Листы кладут на ровное устойчивое основание. Для раскроя, при устройстве кровли из металлочерепицы, используют инструменты по резке металла.
- Электроножницы просечные
- Ножницы просечные по металлу
- Ножницы рычажные по металлу (прямые, правые или левые)
По окончанию работ металлические опилки сметают с поверхности. Места повреждений, срезов и сколов защитного слоя, чтобы избежать возникновения коррозии, обрабатывают ремонтной эмалью. Категорически запрещено осуществлять резку листов металлочерепицы болгаркой. Так как рваные края металла впоследствии окисляются и ржавеют.
Листы необходимо сложить на ровное место на одинаковые доски, с шагом пол метра. При хранении металлочерепицы более месяца, листы перекладывают одинаковыми по толщине досками. При этом стопка листов не должна превышать 70 см.
Подготовка к устройству кровли
Во время подготовки кровли под металлочерепицу, стропила проверяют на прямоугольность скатов. Разница двух диагоналей кровли не должна превышать 2 см.
При этом все стропила обязательно должны находиться в единой плоскости. Все элементы конструкции кровли перед монтажом должны быть тщательно обработаны антисептическим средством.
Существует два типа кровли под металлочерепицу – тёплая и холодная. Принципиальное различие тем, что в тёплой кровле теплоизоляцию укладывают между стропил, в холодной – в плоскости перекрытия дома. Вариант монтажа теплой кровельной системы более сложный.
Монтаж гидроизоляции

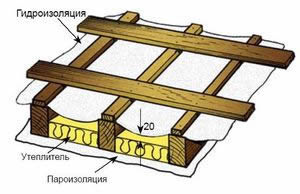

устройство гидроизоляции
Гидроизоляцию используют для защиты теплоизоляции от конденсата. Конденсат образуется на внутренней стороне кровельного покрытия при резком понижении внешней температуры. Монтаж гидроизоляции начинают с ендов. Для этого раскатывают рулон гидроизоляционного материала (мембраны) верху вниз на длину ендовы. Затем по стропилам, от карниза с нахлёстом. Стыки мембран, особенно ендовых, необходимо проклеить лентой СП 1. Фиксируют мембрану деревянными брусками контр обрешётки 50 Х 50 мм. Это предусматривает технология устройства кровли из металлочерепицы.
Обрешётка и ендовы
- По карнизному свесу сначала прибиваем две доски одну по верху другой 50 Х 100 мм.
- Гидроизоляцию выводим на доски.
- Поверх спадающих брусков, с шагом равным волне металлочерепицы горизонтально закрепляем обрешётку (доски 32 Х 100 мм).
- Шаг обрешётки контролируют с помощью специальногошаблона.
- На коньке набиваем дополнительную доску обрешётки под металлочерепицу на оба ската.

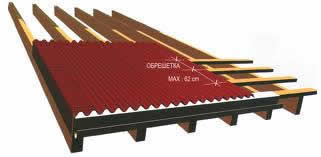

обрешетка под металлочерепицу
По внутреннему излому кровли устраивают ендову. В ендове устанавливают сплошную обрешётку. Сток воды осуществляется по нижним планкам ендовы. Их закрепляют саморезами на предназначенных местах. Стыковку планок делают с нахлестами в 100 мм. Стыки планок герметизируют.
Предварительно размерив и подрезав, укладываем металлочерепицу. Сверху, на стыке листов, (технология кровли металлочерепицей) с помощью кровельных саморезов монтируют верхнюю планку ендовы. Это декоративный элемент, закрывающий наклонный срез листов металлочерепицы.
Планки примыкания и карнизные планки
Монтаж внутреннего фартука, который состоит из нижних планок примыкания, начинаем с нижней стены трубы. Во время установки, нижнюю планку примыкания прикладываем к стенке трубы и отмечаем верхнюю кромку. По намеченной линии пробиваем штробу. Пыль после штробления убираем. Штробу промываем водой.
установка планок примыкания
Края планки, вставленные в штробу, герметизируют и саморезами прикрепляют к обрешётке. Под нижний элемент фартука заводят «галстук» — плоский лист с бортовками, предназначенный для стекания воды. Галстук направляем в ендову или вниз к карнизу крыши. Затем делаем боковые стены трубы, а заканчиваем верхней. Места примыканий наиболее подвержены протечкам. Поэтому, примыкания, в устройствах металлочерепичной кровли, делаем особенно внимательно.
Далее монтируют листы металлочерепицы. Внешний фартук, состоящий из верхних планок примыкания, устанавливают после монтажа металлочерепицы в той же последовательности, как и внутренний фартук. Планки скрепляют с металлочерепицей и между собой саморезами или заклёпками.
Держатели желобов устанавливают до монтажа карнизной планки. Их номеруют и размечают с расчётом уклона всего жёлоба 3 мм на метр. Затем их загибают. Нижнюю доску обрешётки размечают через 50 см для мест держателей жёлоба.
Их устанавливают на отмеченных местах и закрепляют саморезами. На жёлобе делают V – образное отверстие в 10 см для выпускной воронки. При необходимости жёлоб отрезается нужной длины. Жёлоб вставляют и закрепляют в держателях.
Край жёлоба должен перекрывать нижний край карнизной планки для металлочерепицы. Прикрепляют планку карнизную к обрешётке саморезами. Сверху карнизной планки и последней доски обрешётки выводят гидроизоляционную мембрану, фиксируют её соединительной лентой. В местах усиленного стока воды, к примеру под ендовой, на жёлоб устанавливаем ограничитель перелива.
Укладка листов
- Листы поднимают по одному с помощью ремней или лаг.
- Лаги устанавливают до земли от края крыши.
- Если длина листов равна ширине ската, первый лист выравниваем по торцу крыши и карнизу.
- Крепление осуществляют кровельными саморезами с прокладкой. В прогибах волн, в местах соприкосновения с обрешёткой, саморезы вкручивают зигзагом через волну.
- Если монтаж идёт вправо, то второй лист подсовывают под края первого.
- Если влево, то второй накладывается на первый лист внахлёст.
- При длине листов меньше, чем длина ската, последовательность меняется, и производят их стыковку по длине.
Монтаж планок конька
Планки конька изготавливаются круглые и плоские. Круглые планки комплектуются плоскими и конусными заглушками. Перед установкой, к торцу заклёпками прикрепляется заглушка. Под планку конька укладываем фигурный уплотнитель и фиксируем саморезами через волну черепицы.
По торцам кровли устанавливают планки торцевые. Их привинчивают сбоку кровельными саморезами, а сверху коньковыми.
Если понадобился ремонт кровли из металлочерепицы, то повреждённый лист отсоединяют и снимают. А в место него устанавливается новый.
