Стропильные конструкции скатных крыш
Скатная крыша остается одной из самых популярных конструкций. Плоская крыша будет целесообразна на производственных зданиях или на частных строениях в южных районах, где небольшая снеговая нагрузка и обилие солнечных дней позволят создать зеленую кровлю. А для остальных регионов именно стропильные конструкции скатных крыш остаются вне конкуренции по ряду показателей.
Все конструкции скатных крыш можно разделить на несколько основных категорий, но перечислить все виды скатных крыш практически невозможно, слишком велико количество комбинаций разнообразных конструкций. Поэтому остановимся именно на основных.
Виды скатных крыш
Односкатная кровля. Применяется в основном во вспомогательных хозяйственных строениях или пристройках к жилым зданиям. Самая простая конструкция.
Двухскатная кровля. Самая распространенная система крыш, популярна практически во всех регионах страны. Отличается простотой конструкции, в зависимости от исполнения может работать в различных климатических условиях. Одной из ее разновидностей (которую, кстати, можно отнести и к ломаным видам) является мансардная кровля, позволяющая значительно увеличить жилую площадь здания за счет использования чердачного помещения.
Четырехскатные кровли. Являются более серьезными конструкциями.Устройство 4 скатной крыши требует определенных знаний и умений. Существует множество разновидностей таких крыш: вальмовые, полувальмовые, шатровые и другие. В связи с более сложной конструкцией стропильной системы таких крыш, все расчеты должны выполняться специалистом.
Комбинированные крыши. Представляют собой сочетание нескольких типов кровельных конструкций. Чаще всего применяются в постройках, имеющих значительную площадь. Сочетание различных элементов позволяет получить очень красивые и необычные конфигурации.

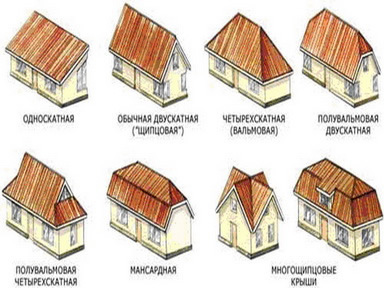

Виды скатных крыш
Несущая конструкция скатной крыши
Как понятно из вышесказанного, скатные крыши и их конструкции очень многообразны. Но основу любой из них составляет несущая конструкция — система стропил, которая в любом варианте имеет сходные основные элементы. В качестве примера рассмотрим конструкцию вальмовой крыши.
- Мауэрлат. Нижняя основа системы, которая является нижней опорой для стропил. Распределяет нагрузку равномерно по всем несущим стенам. Применяется на зданиях из кирпича или других подобных материалов, в рубленых постройках его функцию выполняет венцовое бревно, а в каркасных — верхняя обвязка. Представляет собой брус определенного размера, закрепленный по периметру стены.
- Стропила. Являются основным элементом конструкции, применяют наслонные или висячие разновидности. Выбор зависит от ширины пролета и наличия дополнительных точек опоры. Диагональные (откосные) стропила отличаются от основных длиной, устанавливаются на сопряжении двух скатов, следовательно, подвержены большим нагрузкам. Поэтому их сечение больше чем у рядовых стропильных ног.
- Коньковый брус. Устройство скатной крыши с наслонными стропилами без него невозможно. По нему происходит стыковка стропил в верхней части, при этом распределенная нагрузка через стойки, которые являются еще одним из элементов системы, передается на внутреннюю несущую стену.
- Ригель. Брус, соединяющий стропильные ноги в единую ферму. Устанавливается в верхней части конструкции. Ригель, монтируемый в нижней части висячих стропил, называется затяжкой. Применяется для придания прочности всей ферме.
- Нарожники. Укороченные стропила, монтируемые от диагональных элементов к мауэрлату. Образуют площадь ската.
- Подкосы. Диагональные распорные стойки, передающие нагрузку от центральной части стропильной ноги к перекрытию. Снижают нагрузку на стропила, предупреждают прогиб.
Конструкция скатной крыши
Существует еще ряд элементов, которые монтируются не на все дома со скатной крышей. Поэтому такие специфические детали, имеющие, кстати, различные названия в зависимости от региона, рассматривать не будем.
Нагрузки на кровлю, выбор сечения элементов
Как и любая строительная конструкция, кровельная система испытывает ряд нагрузок, которые можно разделить на:
- временные;
- постоянные.
Постоянная нагрузка определяется массой элементов стропильной системы, а также других элементов конструкции. Временные нагрузки, как правило, определяются атмосферным воздействием на кровлю. К ним можно отнести снеговую и ветровую составляющие, а также дополнительный вес, связанный с эксплуатацией и ремонтом. Все эти силы должны учитываться при расчете сечений элементов несущих конструкций.
Несмотря на то, что в интернете существует масса программ, позволяющих рассчитать параметры элементов системы, желательно, чтобы проекты домов с двухскатной крышей и более сложными конструкциями, разрабатывал специалист. Это обусловлено рядом причин.
- Только профессионал сможет правильно учесть действие комплекса различных факторов.
- Обеспечение оптимального варианта при выборе расстояния между несущими элементами конструкции и их сечением.
- И самое главное, проектант несет персональную ответственность за работоспособность разработанной им конструкции. Поэтому не в его интересах допускать ошибки, присущие дилетантам.
Если вы хотите удешевить строительство, у вас имеются строительные навыки, оставьте себе непосредственный монтаж по разработанному в соответствии со строительными нормами и правилами проекту.
