Стропильная система крыши

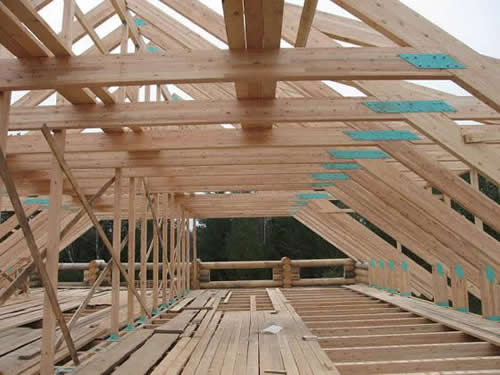

стропильная система крыши

При строительстве зданий любого назначения особое внимание уделяется возведению кровли, как одному из основных элементов объекта, особенно это относится к малоэтажному и дачному строительству. Стропильная система крыши представляет собой жесткий каркас, на который монтируется кровельный материал.

Существует несколько видов стропильных систем, которые применяются в зависимости от площади, этажности и назначения здания.

Материалы для стропильных конструкций

Древесина является одним из основных материалов, применяемых для создания стропильных конструкций при возведении домов малой этажности. Для таких работ используется древесина хвойных пород влажностью не более 20 %, обработанная специальными составами, предотвращающими гниение. Деревянная стропильная система крыши,  имеет небольшой вес и приемлемую стоимость и может быть возведена своими руками после проведения соответствующих расчетов.

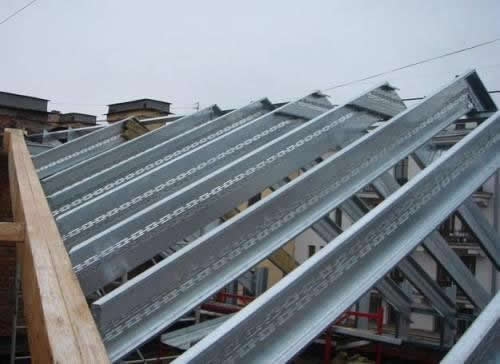

металлические стропильные конструкции

металлические стропильные конструкции

Стропильные системы из металла широко применяются при необходимости перекрывать большие пролеты (длина пролетов более 7 м). Для создания конструкций используется тонкостенный металлический профиль и трубы квадратного сечения, которые соединяются методом электродуговой сварки или болтовым крепежом. Такие конструкции используются при возведении промышленных корпусов, крупных хозяйственных построек и больших частных домов. Преимущества такого вида конструкций заключаются в большой несущей способности и возможности создавать сложные архитектурные формы без утери жесткости.

Перекрытия из железобетона имеют специфическое применение и используются при возведении одноэтажных зданий складского типа с очень большими пролетами. Наряду с огромной прочностью этих систем имеется и крупный недостаток – большой вес, который предполагает возведение очень прочных несущих стен и мощного фундамента, а также усложняет их монтаж.

Стропильные конструкции из деревянного бруса

Устройство стропильной системы крыши - это очень важный выбор, к которому необходимо подойти со всей ответственностью. В зависимости от поставленных задач, архитектурного решения объекта и его назначения выбираются соответствующие конструкции крыш, стропильные системы которых будут полностью отвечать поставленным требованиям.

  • Односкатные стропильные системы создаются при различной высоте несущих стен и являются простейшей конструкцией. Обычно такая схема применяется при необходимости возведения мансардной надстройки с одной полноценной стеной.
  • Двускатная крыша является самым популярным решением при дачном и малоэтажном строительстве, поскольку также не отличается особой сложностью. При использовании такой конструкции стропила опираются на две противоположные стены (обычно продольные), а верхние скаты стропил сходятся в одной точке.

Стропила для такой крыши можно изготовить своими руками по заранее сделанному шаблону или заказать их изготовление в специализированных строительных компаниях. Стропильные системы скатных крыш обычно собираются при помощи болтовых соединений, металлических скоб или кронштейнов.

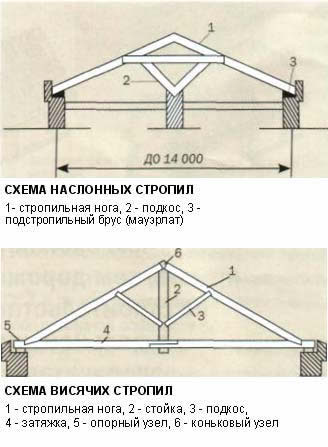

наслонные и висячие стропила

типы стропил (наслонные и висячие)

Стропильная система сложной крыши отличается многими конструктивными особенностями и поэтому ее возведение целесообразней поручить специалистам, которые могут произвести точный расчет и использовать оптимальные материалы для возведения крыши подобной конструкции. Сложные крыши служат украшением здания и изобилуют ломаными переходами, мансардами и пр.

Вальмовая крыша приобретает все большую популярность из-за оригинальности дизайна. Она представляет собой четырехскатную конструкцию для здания прямоугольной формы, при этом короткая часть изготавливается в форме треугольников, а длинная сторона – трапеций. При создании такой крыши требуется точное соблюдение размеров, поэтому такие конструкции с высокой степенью качества возводятся только специалистами.

Шатровая крыша придает зданию нарядный и праздничный вид, но она может быть возведена только при квадратном периметре строения. Сложность конструкции не позволяет самостоятельное изготовление и монтаж стропильных систем, поэтому для возведения прочной и надежной кровли следует привлечь профессионалов.

Расчет стропильной системы

Расчет стропильной системы крыши - это процесс, который требует определенных знаний и опыта. Обычно он проводится на стадии проектирования здания, но при замене конструкции на уже возведенном объекте может осуществляться и отдельно. Для правильного расчета стропильных конструкций необходимо учесть несколько факторов.

Все нагрузки на стропильные системы подразделяются на постоянные, временные и особые:

  • Постоянные нагрузки включают в себя собственный вес стропил, кровельного материала и теплоизоляционного слоя.
  • К временной нагрузке можно отнести снеговой и ветровой фактор, а также вес людей и оборудования при монтаже и возведении стропильных конструкций и ремонте кровли.

Снеговая нагрузка определяется по формуле:

S=Sg*µ, где:

  • Sg – максимальная величина снегового покрова (табличные данные, выбираемые в зависимости от климатического района расположения объекта);
  • µ — коэффициент угла наклона кровли (определяется в зависимости от конструктивных особенностей объекта, равен 1 при наклонах кровли до 25° и 0,7 — при углах наклона от 25° до 60°)

nagruzka

Карта снеговых нагрузок РФ

Карта снеговых нагрузок РФ

Ветровая нагрузка определяется по формуле:

W=Wo*k, где:

  • Wo — максимальное значение ветровой нагрузки в зависимости от региона (табличные данные)
  • K – коэффициент, регламентирующий высотность строения и особенности местности его расположения (табличные данные)
  • А — побережья водоемов, озер и т.д.
  • В -

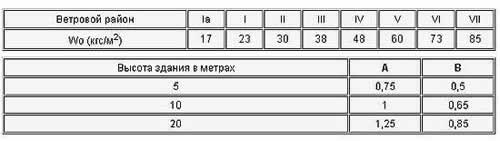

коэффициенты ветровых нагрузок

коэффициенты ветровых нагрузок РФ

К особым нагрузкам можно отнести: сейсмическую активность и другие стихийные бедствия в конкретном регионе. Этот показатель определяется по данным статистических исследований природных условий.

Подбор стропил и их сечения

Брус какого сечения использовать для изготовления стропильных элементов, зависит от длины стропила, шага и предполагаемых нагрузок. В приведенной ниже таблице вы можете ознакомиться со значениями сечений, которые соответствуют расчетным нагрузкам, характерным для Москвы.

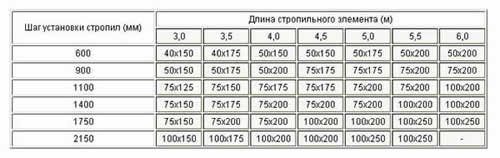

таблица значений сечения стропильного бруса

таблица значений сечения стропильного бруса

Для других элементов рекомендуется использовать брус следующих размеров:

  • мауэрлат, прогоны,  - 100 на 100 мм или 150 на 150
  • ригели  - 100 на 150 мм
  • диагональные стропильные ноги — 100 на 200 мм
  • затяжки  - 50 на 150 мм
  • доски для подшивки — 22-25 на 100-150мм

Изготовление и монтаж стропильной конструкции

Монтаж стропильной системы крыши начинается с подбора соответствующего материала и его подготовки к проведению работ. Следует отметить, что стропильная система крыши своими руками на должном уровне качества может быть возведена только по самой простой технологии (одно и двускатная кровля), но и при проведении подобных работ необходимо следовать рекомендациям специалистов и выполнять все требования СНиП, поскольку кровля является одним из самых ответственных элементов постройки.

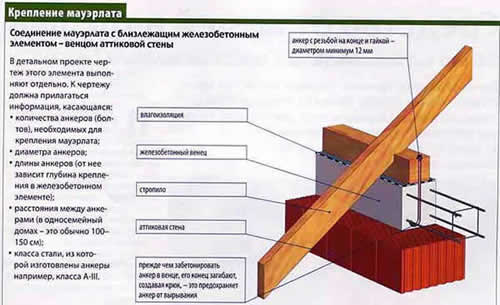

как крепить мауэрлат

как крепить мауэрлат

Если несущие стены объекта выполнены из камня или бетона для возведения двускатной крыши требуется установка мауэрлата, который конструктивно представляет собой несущую балку. Обычно мауэрлат устанавливается на две длинные стены и монтируется на заранее укрепленные шпильки по специальным отверстиям. Диаметры шпилек составляют 16 – 22 мм, а их длина должна соответствовать толщине балки с допуском на монтаж при помощи шайбы и гайки.

Стропильные системы собираются на земле при помощи заранее подготовленного шаблона, что дает возможность изготовления конструкций правильной геометрической формы. Скрепление стропильных конструкций производится болтами, металлическими скобами или кронштейнами с использованием саморезов.

Впервую очередь монтируются крайние стропильные конструкции, ориентируясь на которые можно произвести установку всех остальных систем с минимальными отклонениями от заданных размеров.

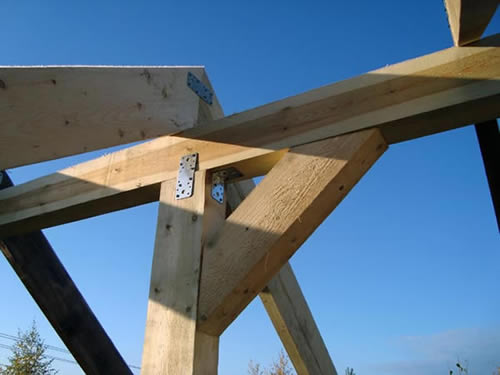

монтаж стропил

После окончания работ по монтажу стропильных конструкций производится их обрешетка, которая исполняет двоякую функцию: во-первых, она придает конструкции большую жесткость, а, во-вторых, служит базой для укладки кровельного материала.

Различают сплошную обрешетку (зазор между элементами 10 -15 мм) и разряженную (с зазором 300 – 350 мм). Разряженная обрешетка применяется для листовых (жестких) кровельных материалов, а сплошная — для рулонных (мягких) видов покрытий.

Поскольку основные теплопотери любого здания происходят через кровлю, следует позаботиться о ее надежном утеплении и гидроизоляции. Для этого используется специальный «кровельный пирог», состоящий из нескольких слоев, каждый из которых выполняет свою функцию.

Надежные и тщательно рассчитанные стропила, изготовленные и смонтированные с соблюдением технологии, обеспечат комфорт и безопасность объекта на протяжении нескольких десятилетий.
