Стропильная система двускатной крыши

стропильная система двускатной крыши

Крыша с двумя скатами является самым распространенным вариантом при строительстве дома: незамысловатая конструкция, «стандартный» подход к решению оформления кровли и скорость возведения (быстрее возводится только односкатная крыша) приводят к этой «популярности».

К тому же, стропильная система двухскатной крыши является не такой уж и сложной в устройстве, а это значит, что ее можно построить самостоятельно, имея под рукой необходимый материал.

Сама конструкция двускатной кровли ничем не отличается от других скатных крыш: те же стропильные элементы, те же слои (утеплитель, паро- и гидроизоляция), то же покрытие (металлочерепица, шифер и т.п.). Кстати, не менее важными в процессе обустройства являются такие узлы двухскатной крыши как: устройство конька, узлы прохода вентиляционных шахт и дымовых труб через кровельное покрытие и др. Конкретные типы узлов будут зависеть от особенностей самой крыши.

Вариации на тему двускатной крыши

Двухскатная стропильная крыша может иметь как ровные, так и ломаные скаты. В первом случае монтаж и обслуживание предельно просты, равно как и внешний вид – такой, к которому мы все привыкли. А вот ломаная крыша более «нестандартна», поскольку имеет несколько другую форму скатов.

Самой экономной (в плане расхода материала) считается двухскатная крыша с углом наклона в 35-40 градусов. Такой угол обеспечивает равномерное распределение нагрузки, однако делает невозможным обустройство жилого помещения на чердаке. Этот не достаток устраняется при обустройстве ломаной конструкции (с пологой верхней частью и нижней — с резким уклоном).

ломаная двускатная крыша

ломаная двускатная крыша

К тому же, чердачное помещение ломаной крыши  более просторное за счет этой формы, а это значит, что чердак можно обустраивать как жилую мансарду (конечно, с предварительным утеплением и влагоизоляцией). Правда, и стропильная система двухскатной ломаной крыши будет несколько отличаться от простой двускатной кровли.

Тем не менее, специалисты-строители полагают, что устройство стропильной системы кровли с двумя скатами как раз-таки и является самым сложным этапом при возведении кровли. Рассмотрим, так ли это на самом деле.

Стропильная конструкция и ее виды

Поскольку двускатная кровля должна быть не только прочной, но еще и относительно легкой, то самое большое внимание и уделяется устройству стропильной конструкции: чтобы крыша могла выдержать и различные нагрузки (давление ветра, нагрузку от атмосферных осадков и вес человека), и сама бы не оказывала большого давления на фундамент дома.

Стропильная система двускатной крыши дает возможность общей нагрузке на кровлю распределяться равномерно на все стены по периметру здания. Стропила упираются нижними концами в мауэрлат (опорную конструкцию из брусьев) и фиксируются крепежами – планками или скобами из металла. Угол наклона стропильных «ног» будет определять угол наклона ската кровли.

виды стропильных конструкций

виды стропильных конструкций

Сама стропильная конструкция может иметь висячие и наслонные стропила. Первые называются так потому, что закрепление их происходит за счет опор краев стропильных «ног» — стены и конька крыши, вторые же получили свое название от самого способа установки – их устраивают в домах, имеющих среднюю несущую стену (или промежуточную опору), концы наклонных стропил опираются на наружные несущие стены, а средняя часть – а опоры. Поэтому у висячих стропил конструкция работает и на изгиб, и на сжатие, а снизить распирающее усилие, образованное стропильными «ногами», помогает стяжка, которая соединяет стропила. А вот балки наклонных стропил «работают» только на изгиб, и при этом затраты оказываются меньше, чем при устройстве конструкции любой другой кровли.

Однако,  наилучшим вариантом будет такая стропильная система двухскатной крыши, в которой чередуются и висячие, и наклонные стропила: бывают моменты, когда только висячие стропила устанавливать просто невозможно (и наоборот). Подобная «комбинация» стропильной системы позволяет снизить затраты на материалы, а заодно и укрепляет саму кровельную конструкцию.

Пожалуй, самым сложным из всех этапов при возведении кровли является поднятие наверх материалов, поэтому современные технологии тем и хороши, что позволяют собрать стропильную конструкцию практически на земле, а затем – поднять ее на кровлю.

Такой подход имеет и свои преимущества, и свои недостатки: при удобстве монтажа стропильных «ног» точность сборки гарантирована, а вот поднятие вверх уже готовой конструкции значительно усложняет устройство кровли.

Технология  монтажа стропил

Для начала остановимся на материале. Для устройства стропильной конструкции необходим только качественный прочный материал – поэтому ничего не поделаешь, придется раскошелиться. Балки с сучками и трещинками категорически отклоняются!

Стандартный размер будущей стропильной «ноги» должен быть таким: 50х150х6000 мм. Если же длина балки превышает 6 м, то ширину доски придется брать 180 мм, иначе балки просто надломятся под воздействием своего же веса.

Когда стропила двухскатной крыши уже готовы, и теперь их можно монтировать, для чего они закрепляются между собой – временно – стяжкой. Тут важно соблюсти точность шага балок, размер которого обязательно должен быть указан в проекте.

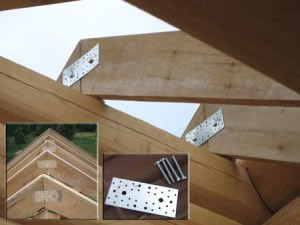

крепление стропил пластинкой

После установки стропильных «ног» по их верхнему краю можно крепить конек. Крепление можно производить как металлическими скобами или уголком, так и болтами (кстати, последние довольно популярны, поскольку отличаются своей надежностью).

Если у вас стропильная система состоит только из висячих стропил, то следующий этап просто пропускается. А тем, кто решил возводить конструкцию с наслонными стропилами, следует позаботиться о том, чтобы установить промежуточные опоры для них. Чтобы снизить величину прогиба стропильных «ног», необходимо так рассчитать расположение опор, чтобы стропила «ложились» ровно на опоры.

Крепление мауэрлата

Как уже говорилось выше, мауэрлат представляет собой брус размером 150х150 мм и является опорой для наслонных стропильных «ног». С его помощью нагрузка крыши на стены распределяется более равномерно. Поэтому мауэрлат используется также в качестве своеобразной «подложки» под стропильную конструкцию, размещаясь по длинной стороне дома. А чтобы балки не провисали со временем, необходимо соорудить специальную решетчатую конструкцию из ригеля, стоек и подкосов. Для этой конструкции можно использовать обычные доски размером 150х25 мм.

Сам мауэрлат следует укладывать по верхним краям несущих стен – и снаружи, и внутри, и крепить настолько прочно, насколько это возможно, чтобы сила ветра не смогла оторвать его от стены. Укладку брусьев следует проводить поверх гидроизоляции – начиная с верха перекрытия на высоте от 40 см, а подкладывать мауэрлат под стропила двускатной крыши можно отдельными частями.

Для соединения всех составных частей можно использовать и металлические накладки (планки), и болты. А вот карнизные свесы послужат хорошей верхней обвязкой для кровельной системы, к тому же защищающей низ стропильной конструкции от атмосферных осадков. Длина свесов должна составлять от 0,5 м.
