Скользящие стропила и особенности их крепления
Возведение стропильных конструкций является очень ответственным мероприятием, поскольку от их геометрической точности и надежности крепления зависит безопасность и долговечность объекта в целом. Некоторые дополнительные сложности возникают при установке стропил на постройки, выполненные из натуральной древесины (бревенчатые срубы и др.).
В этой ситуации скользящие стропила будут оптимальным решением для обеспечения геометрии кровли.
Особенности использования скользящих стропил
Технология использования скользящих стропил необходима для объектов, возводимых из бревен, поскольку эти строения, в отличие от других материалов, дают довольно сильную усадку при эксплуатации. Усадка бревен продолжается на протяжении нескольких лет и составляет 5 – 8 % от объёма древесины (в зависимости от влажности используемых при строительстве материалов). Большую опасность представляет не сама усадка конструкции, а неравномерность протекания этого процесса.
Неравномерная усадка несущих стен может повредить жестко соединенные стропильные конструкции, нарушив их геометрию. После этого стропила не могут служить надёжной базой для кровельных материалов, что нарушает герметичность всей конструкции, значительно увеличивая опасность эксплуатации. Поэтому скользящая стропильная система является оптимальным выходом при возведении срубов и других объектов из бревен.
Конструктивные особенности скользящих стропильных систем
Системы скользящих стропил не являются жестко закрепленными конструкциями, поскольку монтируются при помощи подвижных металлических элементов. Как и при монтаже традиционным способом, стропильные системы устанавливаются на верхнее несущее бревно сруба, но вместо жесткого закрепления при помощи скоб, болтов или саморезов, используются так называемые «скользячки» для стропил.

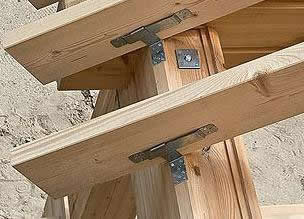

Эти элементы представляют собой конструкции из металлической полосы, одна часть которых закрепляется на бревно, а вторая — на стропила. При этом конструктивные элементы могут перемещаться относительно друг друга, создавая подвижное соединение.
Монтаж этих конструкций производится при помощи специальных саморезов, поскольку обычные саморезы не всегда смогут справиться с необходимой нагрузкой. «Скользячки» в сборе продаются во многих строительных магазинах и стоят относительно дешево. Они изготавливаются из оцинкованной стали и снабжаются готовыми монтажными отверстиями. Использование этих элементов дает возможность стропильным системам перемещаться на необходимое расстояние при усадке несущих стен, не нарушая целостность конструкции.
Некоторые рекомендации по установке скользящих стропил
- Скользящие стропильные системы следует устанавливать на объекты, имеющие правильную геометрическую форму. В противном случае, очень сложно выполнить корректную кровлю, поскольку в системах есть подвижные элементы. Перед началом монтажа стропил необходимо тщательно проверить периметр объекта и добиться его соответствия рекомендованным допускам.
- Изготовление стропильных систем производится по заранее изготовленному шаблону. Такой подход дает возможность создать одинаковые конструкции для всех элементов кровли.
- Коньковое соединение в стропильных системах такого типа также выполняется при помощи подвижных элементов. В качестве монтажных элементов могут быть использованы болты и шпильки, представляющие из себя соединительную ось, или подвижные шарниры, укреплённые при помощи саморезов.
- При значительной длине перекрываемых пролетов зачастую приходится прибегать к наращиванию досок, из которых изготавливаются стропильные конструкции. В случае необходимости проведения этой операции, доски соединяются длинными болтами или специальными кронштейнами. Наращивание досок производится внахлёст по предварительно просверленным монтажным отверстиям. При сверлении монтажные отверстия необходимо располагать на некотором расстоянии (не менее 10 см) от каждого края доски. Просверливание отверстий должно носить хаотичный характер для предотвращения раскалывания доски по отверстиям.
- Каждая опора скользящая стропил должна быть установлена строго параллельно предыдущей и перпендикулярно несущему бревну сооружения. Отступление от этого правила может привести к заклиниванию движущихся элементов конструкции и их разрушению при усадке задания.
- Монтаж «скользячков» проводится по специальным запилам под углом 900 к стропильной опоре, что обеспечивает свободное движение конструкции. При установке, эти элементы необходимо выводить в крайнее положение, обеспечивая максимально возможный ход стропильной конструкции при усадке здания.
Коньковое соединение в скользящей стропильной системе
При соблюдении этих рекомендаций установка скользящих стропильных конструкций будет комфортной и надежной, а усадка здания не сможет повлиять на их геометрию.
Монтаж скользящих стропил
Скользящие стропила невозможно установить на опорные бревна без применения некоторых конструктивных элементов, поскольку они содержат подвижные детали и попросту упадут под собственной тяжестью, разрушая всю конструкцию.
Для предотвращения этой ситуации скользящее крепление стропильных ног осуществляют при помощи специальных приемов.
На стропильной опоре в месте установки выполняют специальный полукруглый запил, по которому производится монтаж. Между несущим бревном и стропильной ногой устанавливаются один или два шипа (в зависимости от угла наклона кровли), которые снимают нагрузку со стропильной системы, перекладывая ее на опорное бревно и предохраняя от продольного сдвига. Установить стропильные конструкции можно и в специальные пропилы, выполненные в несущем бревне (мауэрлате). Такой способ крепления применим при небольшом угле ската кровли и при наличии дополнительных промежуточных опор. Врезка в тело мауэрлата осуществляется не более чем на 3/4 его диаметра, во избежание ослабления конструкции. Подобный способ установки создает дополнительное трение на большей площади, надежно удерживая детали конструкции при монтаже.
Монтаж скользящих стропильных конструкций может быть осуществлён небольшой бригадой опытных специалистов за короткий срок. При правильном проведении подготовительных работ сама сборка конструкции не представляет особой проблемы.
Технология скользящих стропильных систем позволит не только создать прочную и одновременно гибкую конструкцию, но и компенсировать естественную усадку древесины в начале эксплуатации здания.
