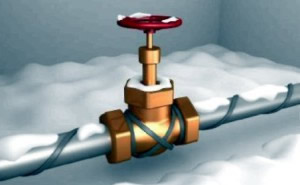

Саморегулирующийся греющий кабель для водопровода
Получивший широкое распространение на рынках, саморегулирующийся греющий кабель для водопровода является одной из самых выгодных современных строительных разработок.
Многие сетуют, что его стоимость значительно превышает более простые резистивные аналоги.
Однако принимая во внимания особенности изделий, становится очевидна выгода их приобретения.
Особенности и принцип работы
Внешне саморегулирующийся греющий кабель для водопровода очень схож с обычным сетевым проводом. Однако его сплюснутая форма совершенно неслучайна.
Во-первых, она обусловлена расположением трех основных рабочих элементов, во-вторых – она сконфигурирована так, чтобы максимально охватить площадь обогреваемой трубы.
Кабель саморегулирующийся может эксплуатироваться совместно с различными объектами:
- В трубопроводных системах;
- В системах «теплый пол»;
- Для обогрева кровли;
- С металлическими и пластиковыми изделиями.
Довольно сложный принцип работы саморегулирующегося греющего кабеля для водопровода позволяет изделию менять свою температуру.

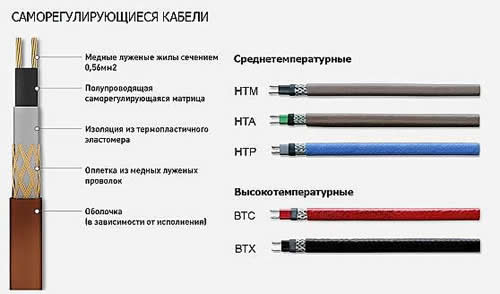

Разновидности
Состоит он из следующих частей:
- Медные теплопроводящие жилы;
- Полупроводящая саморегулирующая матрица;
- Теплоизоляция.
В объеме экструдированного материала располагаются параллельно два проводника из меди. Между ними лежит матрица на основе угольного порошка или пластика.
В зависимости от окружающей обстановки она изменяется в размерах и может регулировать разность потенциалов между проводниками, тем самым изменяя свою температуру.
Рабочая система помещается в термопластиковую изоляцию с медной оплеткой внутри.
Очень редко можно встретить саморегулирующийся греющий кабель внутри трубы. Его прокладывают снаружи, чтобы задействовать все возможности.
Среди преимуществ подобных изделий отмечают:
- Простота в использовании;
- Экономия электричества за счет регулирования потребляемой мощности;
- Надежность;
- Безопасность;
- Универсальность.
Чтобы определиться с вопросом как подключить саморегулирующийся греющий кабель к водопроводу, необходимо внимательно ознакомиться с инструкцией в комплекте.
В ней должны указываться все рабочие параметры изделия и изображена подробная электрическая схема.
Приступаем к монтажу
Начинать монтаж саморегулирующегося греющего кабеля для водопровода необходимо с ознакомления с инструкцией.
Разработчики позаботились, чтобы работы мог произвести каждый, не прикладывая особых усилий.
На втором этапе необходимо собрать воедино инструмент и материалы:
- Скотч сантехнический;
- Скотч на основе фольги;
- Утеплитель рулонный;
- Гидроизоляция;
- Кабель саморегулирующийся;
- Слесарный инструмент с диэлектрическими ручками;
Трубу необходимо по спирали обклеить при помощи скотча на основе фольги. Использование матерчатой клеящейся ленты запрещается.

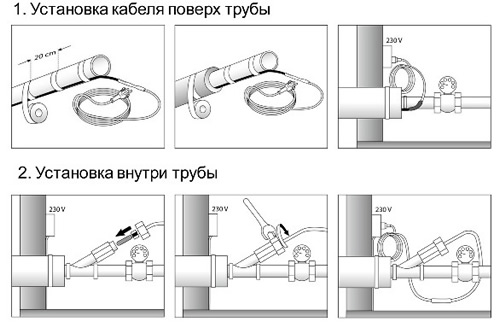

Схема монтажа
Обкручиваться саморегулирующийся греющий кабель для труб может одним из предложенных способов:
- Параллельно вдоль поверхности в один или несколько рядов, расположенных симметрично;
- В форме волны;
- По спирали.
Самый распространенный метод – по спирали. Нужно следить, чтобы расстояние между сегментами было одинаковым.
Это позволит равномерно распределить тепло по всей длине трубопровода. При этом каждый участок должен прилегать максимально плотно к поверхности.
Поверх кабеля вновь наматывают фольгированный скотч, чтобы гарантировать надежную его фиксацию.
Затем накладывают равномерный слой теплоизоляции. Все стыки должны быть плотно подогнаны друг к другу, чтобы не образовывались холодные мосты.
Для подобной конструкции обязательна гидроизоляция. От ее эффективности зависит надежность всей обогревающей системы.
Приведенная выше инструкция для саморегулирующегося греющего кабеля описывает основные моменты, которые необходимо знать.
Когда труба будет уложена, а конец кабеля выведен наружу, можно подключить его к сети.
Осуществить подключение саморегулирующегося греющего кабеля к силовому можно при помощи обычных клемм или с использованием специальных переходников, продаваемых на рынке.
Вначале, ведется подготовка саморегулирующегося кабеля. При помощи специальных клещей снимаются 4 см верхней изоляции.
Оплетка из меди аккуратно скручивается в хвостик. Около 3 см внутренней изоляции удаляются с особой осторожность, чтобы не повредить черную сердцевину матрицы.
С силового провода также снимается изоляция длиной 3-4 см. Прежде чем соединить кабеля, нужно на оголенные проводники надеть термоусадочные трубки и нагреть феном до их усадки.
Затем поверх одного провода насаживается такая же трубка большего диаметра и сдвигается в сторону, потом она скроем место соединения.
Поверх устанавливаются клеммы и обжимаются специализированным инструментом.
Цены на рынке
Не составит труда отыскать и купить греющий кабель саморегулирующийся с различными характеристиками и параметрами.
Рынок предлагает модели разных производителей, среди которых пользуются популярностью Thermon, Eltherm.
Если стоимость резистивных моделей начинается от скромных 70 рублей, цена саморегулирующегося греющего кабеля от 3 у. е. за метр и на определенные модели, предлагаемые рынком, может достигать 35-40 у. е. гарантия производителя на подобные изделия может варьироваться в пределах 12-36 месяцев.
Предпочтение стоит отдавать изделиям средней ценовой категории.
