Наслонные стропила: устройство и способы крепления
Для придания кровле надежности устраивается специальная конструкция, состоящая из обрешетки и стропильных ферм. Она передает нагрузку от самой кровли и атмосферных осадков на внутренние опоры строения.
Конструкция стропильной системы зависит от количества и формы скатов, длины пролетов, величины усилия. Наслонные стропила устанавливают в зданиях, где имеется средняя несущая стена или промежуточные опоры. Если таких промежуточных опор нет — то применяют конструкцию из висячих стропил.

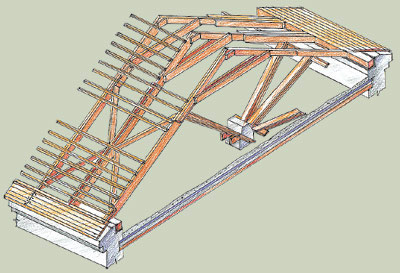

Наслонная стропильная система: особенности устройства
Наслонные стропила распорного типа — это конструкция, в которой стропильная нога не образуют распирающее давление на стены (опоры) строения.
Устройство наслонных стропил может осуществляться тремя способами.
- Опорой стропильной ноги является мауэрлат. Может применяться подшивка бруском и крепление наслонных стропил врубкой зубом с дополнительным страховочным креплением к стене проволокой или хомутами. Верхним концом стропила укладываются на коньковый прогон. Крепление осуществляется по типу скользящей опоры.
- Нижний конец стропила крепится с помощью ползуна к штучным брускам или мауэрлату. Вверху стропила соединяются болтами или гвоздями.
- Стропила и прогон жестко скрепляются в коньковые узлы наслонных стропил. Это достигается прибиванием гвоздями деревянных брусков с обеих сторон параллельно коньковому брусу.

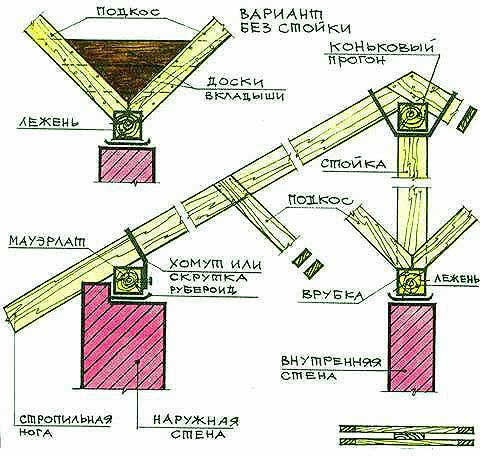

особенности устройства наслонных стропил
Для придания дополнительной жесткости стропильной системе используются дополнительные опоры: прогоны, подкосы, ригели. При устройстве распорного типа стропил усилия от стропильных ног передаются на стены строения. Конструкции наслонных стропил в этом случае имеют только жесткие крепления, без ползунов.
Распорные стропила являются переходной схемой от без распорных стропил к висячим.
Наслонные стропила и мансардная крыша
Главной особенностью мансардного этажа является тот факт, что максимальная высота стены до ската не превышает полутора метров. Целесообразнее всего планировать кровлю мансарды на стадии проектирования самого дома. Если конструкция дома предусматривает поперечные стены, на которые могут устанавливаться промежуточные опоры, то сооружение такой наслонной стропильной системы не представляет большой сложности.

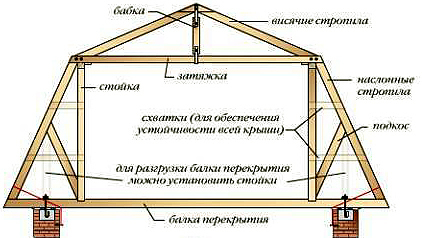

мансардная крыша и ее стропила
В данном случае каркас может быть изготовлен опытными кровельщиками без сложных расчетов сечений деревянных деталей. Если при длине дома более 6 метров промежуточных опор не имеется, то сооружение стропильной конструкции должно производиться согласно проекту, разработанному специалистами.
Наиболее распространенным является использование комбинации наслонных и висячих стропил.
- Наслонные стропила на мансардном этаже образуют на нижнем скате правильные треугольники, которые для придания дополнительной жесткости оснащаются дополнительными прихватками.
- Верх кровли образован висячими стропилами. Их нижняя затяжка сможет быть использована для сооружения потолка помещений мансарды. Поскольку это элемент не испытывает особых нагрузок, его изготавливают из брусьев небольшого сечения.
- Для предотвращения прогибания затяжки применяют ее подвешивание на «бабку», которая является дополнительным креплением.
- Стропильная система изготавливается из материалов значительного сечения, поскольку кровля мансарды должна обладать высокой прочностью и надежностью.
- Стропила в нижней части ската могут монтироваться либо с установкой подкосов, либо без них. Стропильные ноги могут крепиться к мауэрлату либо ползунами, либо шарнирно-неподвижными скобами.
- Стойки нижних стропильных ног опираются на перекрытие.
- Если перекрытия изготовлены из дерева, то стойки нужно врезать в балку.
Особенности конструкции
Эта конструкция опорной системы кровли используется в случаях, когда пролеты составляют 7 метров и более. У стропила имеется только одна опора на стену. Верхние концы стропил скрепляются между собой, при этом возможно использование одного из трех способов;
- прорезным шипом;
- металлическими пластинами;
- соединением вполдерева.

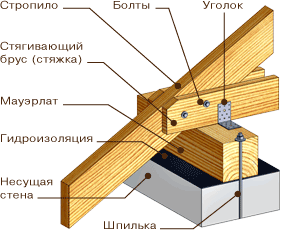

крепление стропил затяжкой
Стропильные ноги соединяются между собой затяжкой, которая не дает им разъезжаться. Данная кровельная конструкция создает распорное усилие. Оно не опасно для здания, поскольку остается внутри треугольника, образованного стропилами и затяжкой.
Затяжки могут быть цельными или составными, изготовленными сращиванием. Способы сращивания: косой или прямой зуб, внахлест и другие. Затяжки могут быть установлены не только у основания, но и в любом месте по направлению к коньку. Если длина стропил превышает 8 метров, то изготавливают конструкцию, состоящую из бабки, подкосов, стоек и ригелей.
При сложных конфигурациях кровель в конструкции используют висячие и наклонные стропила одновременно.
Размеры и нюансы монтажа
При устройстве кровельных конструкций необходимо предварительно изучить размеры сечений ее важнейших элементов и расстояния, на которых они должны располагаться.
- Если стропильные ноги изготовлены из бревен и пластин, то промежуток между ними должен составлять от полутора до двух метров
- из досок — 1,0 — 1,75 метров
- При длине пролетов от 4,5 до 6 метров диаметр стропил из бревен должен составлять 0,18 — 0,2 метра. Верхний кант у бревен необходимо стесывать, а основание не обрабатывается.
- Для уменьшения пролетов между стропилами используют подкосы, которые могут изготавливаться из бревен диаметром 0,1 м, брусьев — 0,08 м х 0,08 м и досок — 0,04 м х 0,15 м.
- Для увеличения жесткости применяют ригели из досок или пластин.
- В каменных строениях мауэрлаты при прогонах между стропилами 1,0 — 1,5 метра устанавливают по всему периметру наружных стен.
В местах прилегания к кирпичной кладке мауэрлат обрабатывается антисептическим раствором. Диаметр бревен, из которых изготавливается мауэрлат, составляет 0,18 — 0,22 метра.
Между стенами опорой для стропильных ног служат продольные прогоны, упирающиеся концами в торцовые стены здания. В интервалах поперечных стен опорой для них служат подкосы, шпренгели и стойки. Прогоны изготавливают из бревен диаметром 0,2 — 0,26 метров. Опорами для стоек и подкосов выступают внутренние стены и столбы. Опорой для прогона может служить столб, установленный до верхней точки чердака.
Правильно выбранная в зависимости от конфигурации и размера кровли схема стропил служит гарантией долговечности и надежности крыши вашего строения.
