Монтаж кровельных сэндвич панелей
Современный строительный сектор развивается довольно активно и одним из главных движущих факторов этого развития является разработка и внедрение новых материалов и технологий, которые сокращают временные затраты на возведение объекта. Один из таких материалов, широко используемых при возведение легких металлоконструкций — это сендвич-панель. Монтаж кровельных сэндвич панелей — процедура довольно простая и позволяет создавать крыши со сложными формами.
Однако, для обустройства кровли потребуется бригада монтажников с использованием автомобильных или башенных кранов, и при наличии специальных грузозахватных приспособлений.
Подготовительные работы
Перед тем как начать работы по монтажу кровельных панелей необходимо:
- Получить документацию на монтаж.
- Проверить соответствие уклона крыши проектным параметрам
Минимальный уклон крыши из сэндвич панелей составляет не менее 5 градусов для скатов из одной панели (без люков) и не менее 7 градусов — для скатов из нескольких элементов или со световыми люками
- Поверить соответствие опорных конструкций с проектными показателями.
- Горизонтальность и вертикальность стропил, стоек, прогонов должна соответствовать проектным данным.
- Проверить наличие гидроизоляции на стропильной системе, или элементах её заменяющих.
- Проверить работоспособность необходимого инструмента, измерительных приспособлений для монтажа панелей.
В проектной документации указываются схемы раскладки сэндвич панелей, спецификация:
- в схеме – раскладке должны быть указаны панели соответствующих размеров, толщины, количества, производитель, профиль панелей;
- технологическая карта монтажа;
- крепежные и соединительные элементы, их расположение;
- чертежи отдельных узлов кровельных сэндвич панелей
Если в процессе проверки обнаружились отклонения в геометрии несущих конструкций, их необходимо исправить. Если монтаж кровельных панелей производится на металлические системы, нужно убедиться в отсутствии коррозии на металле. Если таковая обнаружена, следует её удалить. Также, обязательно следует проверить герметичность мест их стыкования.
Подъем панелей на крышу

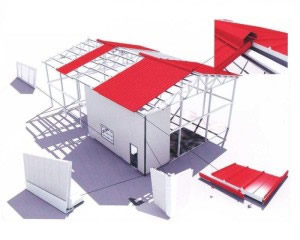

подъем панелей на крышу
Подъем сэндвич панелей производится при помощи грузоподъемных механизмов и механических захватов для сэндвич панелей с вакуумными присосками.
При таком способе подъема панелей, в местах присосок нужно удалить полиэтиленовую пленку. Если таких захватов нет, можно заменить их струбциной с резиновыми или войлочными прокладками, чтобы не повредить покрытие панели. Поднимают по одной панели, не допуская их складирования на кровле. Нельзя ставить панель на ту плоскость, где находятся замки, во избежание их деформации.
Панели длиной более 8 метров должны подвешиваться к струбцине или балке дополнительно через каждые 3-4 метра на текстильные стропы, которые будут страховать панель, как от перегибов, так же и от падения.
Снимаются стропы после того, как панель будет находиться на крыше, непосредственно перед самой её укладкой в проектное положение. В это время панель поддерживается только механическими захватами.
- При подъеме панелей следует учитывать угол ската кровли, чтобы не испортить край панели.
- Уклон кровельных сэндвич панелей должен быть не менее 5 градусов, и это притом, что на кровле нет слуховых окон, зенитных фонарей или других малых форм.
- Если подготовительные работы проведены с надлежащим качеством, монтаж должен пройти легко и быстро.
Правила монтажа
Технология монтажа сэндвич панелей несколько отличается от традиционного монтажа прочих строительных конструкций. Если строго соблюдать последовательность и технологические нюансы, то весь процесс будет успешным, и не повлечет за собой неприятных последствий.
Процесс начинается с укладки первой панели и крепления ее к стропилу или прогону вблизи конька, выполненному из металла, бетона. После этого уже вся панель крепится к остальным прогонам.
- Все последующие панели крепятся к прогонам, но не к коньку.
- В замок панели, который имеет вид выемки, наносится уплотнитель, для лучшей герметизации стыков.
- Необходимо перед укладкой панели снять защитную полиэтиленовую пленку с нижней стороны.
- При стыковании панелей нужно пользоваться двумя захватами, чтобы избежать перекоса панели и деформации замков.

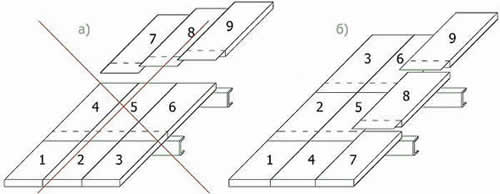

порядок укладки панелей
При укладке крайних элементов кровли, крепление кровельных сэндвич панелей к прогонам производится путем ввинчивания трех саморезов в выступающую часть панели ( ребро жесткости). Все последующие панели можно закреплять уже двумя саморезами. Все соединительные элементы стыкуются под углом 90 градусов, перекосы не допускаются.
Вид саморезов, их количество и места крепления одной панели к прогонам, все это должно быть указано в проектной документации, соответствовать типу панелей и ветровой нагрузке.

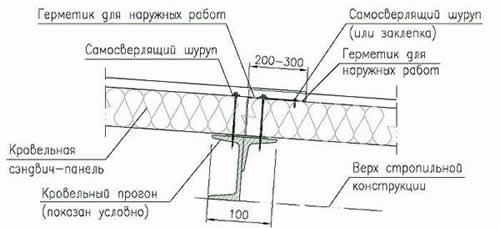

порядок крепления кровельных панелей
Важно помнить, что саморезы должны вкручивать на расстоянии от края панели не менее, чем на 50мм.
Расходники и инструмент
Для закрепления сэндвич панелей используют шуруповерт с большими оборотами и электродрель. Кровельные саморезы для сэндвич панелей должны иметь уплотнительные шайбы из эластичного материала.
Одновременно с монтажом панелей их проверяют на соответствие по цвету. В разных пачках панели могут иметь различный оттенок, поэтому нужно проверять номер цвета на каждой пачке. Соответствие уложенных панелей по цвету проверяется визуально с расстояния примерно 50-60 метров от здания.
Не допускается наносить маркировку на панели предметами, способными нарушить целостность полимерного защитного слоя, во избежание дальнейшей коррозии металла.
Устройство конька
Конек при монтаже сэндвич панелей представляет собой целую конструкцию, кардинально отличающуюся от конька обычных крыш.
После того, как уложены все панели на скаты кровли, производят укладку внутренней коньковой планки, после чего все свободные пространства между панелями заполняются монтажной пеной, в случае панелей с утеплителем из минеральной ваты, это делают самой ватой и специальным уплотнителем. После, как монтажная пена застынет, срезаются её излишки и укладывают полиуретановые прокладки, имеющие профиль.

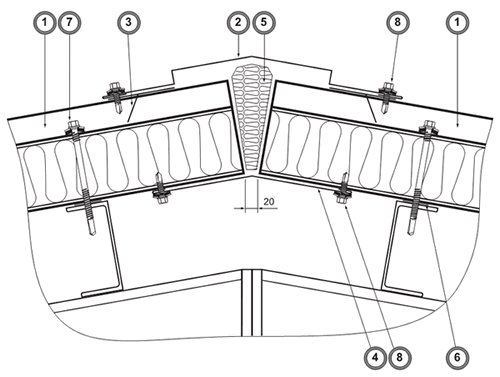

1- кровельная сэндвич-панель, 2 — коньковой элемент, 3 — маска панели, 4 — фасонный элемент, 5 — утеплитель, 6 — уплотнительная лента, 7и 8 -саморезы
На прокладки прикрепляется к гребням сэндвич панелей со стороны обоих скатов приконьковая планка, которая соединяется специальным способом. После этого снова укладывается полиуретановая прокладка, которая имеет клейкую основу. И только теперь можно уложить финишную часть конька – коньковую планку.
По окончании укладки панелей и устройства конька необходимо провести работы по отводу дождевой воды, и произвести отделку свесов.
Особенности работы с сэндвич панелями
Монтажники, находящиеся на крыше, должны иметь на ногах мягкую обувь, чтобы не повредить полимерное покрытие сэндвич панелей.
- Выступающие гребни замков должны плотно входить во впадину следующей панели.
- Для уплотнения нельзя использовать силикон с кислой реакцией.
- При монтаже следует снимать полиэтиленовую пленку только в местах соединений панелей и местах креплений их к прогонам. Вся остальная пленка может удаляться только после полного завершения всех работ.
- Если в процессе необходимо отрезать сэндвич панель, следует пользоваться только ножницами по металлу или пилами холодной резки (ручной циркулярной пилой или электролобзиком).
- При малых объемах резки нужно пользоваться ручными или электрическими ножницами. При этом производится резка каждого кроющего слоя металла по отдельности.
- При резке или сверлении панелей, необходимо постоянно очищать замки соединений от стружки и другого мусора, а также и саму панель.
Причины возможных дефектов кровли:
- не выполнялись требования производителей сэндвич панелей;
- был приобретен материал, не отвечающий основным параметрам качества;
- применялся труд неквалифицированных работников;
- не использовался необходимый инструмент и приспособления.
При соблюдении всех технологических тонкостей и квалифицированных монтажников, работа по устройству кровли из сэндвич панелей не представляется непреодолимым действием.
