Ломаная крыша своими руками
На протяжении многих лет на частных домах возводят ломаные крыши, добиваясь таким образом увеличения жилого пространства. Ведь под крышей такой конструкции чаще всего устраивают мансардные помещения. Ломаная крыша своими руками возводится довольно часто, хотя она и представляет некоторую сложность, по сравнению с обычной двускатной кровлей. Здесь не потребуется применения сложных механизмов и техники и высококлассных специалистов.
Под ломаной крышей вполне может быть образовано настоящее жилое помещение с довольно высокими потолками, что создаст комфорт для людей. В наше время, когда земля, даже за городом, стала дорогой, устройство дополнительного помещения под крышей такой конструкции – это оптимальный выход для большой семьи, или творческого человека, которому нужно уединение.
Естественно, что построить двускатную ломаную крышу своими руками не совсем просто, но и не сложнее, чем ту же вальмовую или полувальмовую крышу. Даже такой недостаток, как громоздкость, может превратиться в достоинство, если ломаная крыша будет органично вписываться в общий ансамбль загородного участка.
Важно подобрать правильный кровельный материал соответствующего тона, который визуально уменьшит размеры ломаной крыши.
Кроме этого нужно учитывать, что крыша такой конструкции будет лучше смотреться на доме, имеющем в плане квадрат. Если дом спланирован длинным и узким, то строительство мансарды на нем будет иметь минимальную выгоду в жилом пространстве.
Как рассчитать ломаную крышу
Любая крыша, и ломанная в том числе, предполагает два расчета. Один расчет делается для выяснения нужного количества кровельного материала, второй определяет несущую способность стропильной системы.
В первом случае расчет производится на основе геометрических размеров крыши, которые может вычислить любой грамотный человек, знакомый с основами геометрии математики. Несущую способность стропильной схемы ломаной крыши рассчитать гораздо труднее.
При расчете учитываются:
- вес самого кровельного покрытия;
- нагрузку от снежного покрова;
- вес обрешетки, контробрешетки;
- вес пароизоляции и гидроизоляции;
- вес утеплителя( если кровля делается утепленной);
- длина пролета от конька до карнизного свеса;
- угол скатов;
- шаг стропил и обрешетки;
- временные нагрузки (вес людей обслуживающих кровлю, вес инженерных устройств в виде аэраторов, вентиляторов, ограждения, переходных мостиков, мансардных окон и пр.).
Собрав все сведения, можно самостоятельно, используя специальные программы для расчета стропильной системы, удостовериться, подходят ли выбранные сечения всех деталей к данной кровле. При необходимости можно заменить параметры стропил и обрешетки или выбрать более подходящий кровельный материал. А также выбрать оптимальный вид ломаной мансардной крыши в 3D визуализации.
Необходимые материалы для обустройства крыши
После того как сделан расчет стропильной системы и стало ясно, какого сечения нужны сами стропила, обрешетка подходит время для приобретения материалов для устройства ломаной крыши своими руками.
В первую очередь понадобится брус для изготовления мауэрлата, обрезная доска для стропильных ног, бруски для обрешетки или доска меньшей толщины, чем для стропил.
Древесина должна быть хвойных пород, с влажностью 20-22 %, без синевы, свилеватости, больших сучков, без видимого наличия жуков – древоточцев. Приобретенную древесину необходимо, перед тем как пустить её в дело, обработать антисептическими растворами, которые предохранят дерево от гниения на определенный период.
Обработка антисептиками должна проводиться периодически во время всего срока эксплуатации крыши.
- Прочность каркаса ломаной крыши, зависит не только от правильности монтажа, но и от качества древесины.
- Помимо антисептика деревянные элементы кровли обрабатываются противопожарными составами (антипиренами).
- Обработку древесины проводят в хорошо проветриваемом помещении или на улице при наличие респиратора и перчаток. Растворы наносят в два слоя кистью или распылителем. Дальнейшая работа с древесиной возможна только после полного высыхания антисептических составов.
Помимо древесины, для возведения ломаной крыши понадобятся элементы крепления стропил между собой и с мауэрлатом. Это могут быть металлические крепежные детали в виде болтов с гайками, саморезов, металлические пластины с шипами и другие элементы крепления.

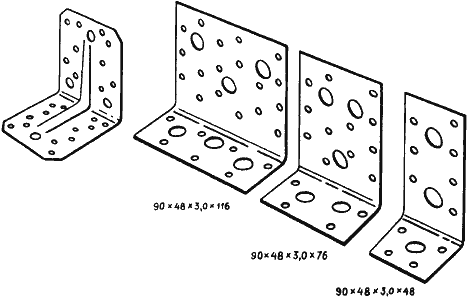

крепежные стальные элементы
Для создания пароизоляции и гидроизоляции следует приобрести нужное количество таких материалов, а также утеплителя. И, естественно, сам кровельный материал.

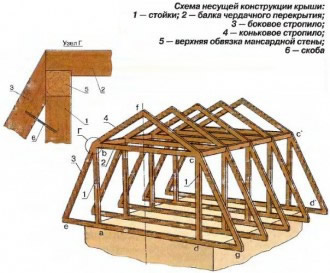

Устройство каркаса
Монтаж ломаной крыши начинается с установки стропильных ног. Согласно чертежу, вырезаются шаблоны для мест соединения стропил с мауэрлатом и между собой.
- На балки перекрытия выставляются вертикальные стойки, которые будут служить каркасом для стен мансарды.
- Верх стоек связывают между собой прогонами, которые будут являться одновременно и затяжками для верхних стропил, и потолочными балками для мансарды.
- Боковые нижние стропила, образующие отвесный скос кровли и связывающие затяжки верхних стропил с мауэрлатом, будут наслонными.
- Верхние – стропила в этом случае будут висячими.
- Чтобы придать конструкции висячих стропил большую жесткость, устраивают крепление на бабках, которые соединяются с затяжками, исполняющими роль потолочных балок мансарды.
- При необходимости устанавливают подкосы и распорки.
Все эти элементы крепления стропильной системы должны быть указаны на чертеже ломаной крыши, отдельными узлами. На крайних стропильных конструкциях с торцов здания дополнительно устраивается каркас для фронтонов, предполагаемых оконных и дверных проемов.

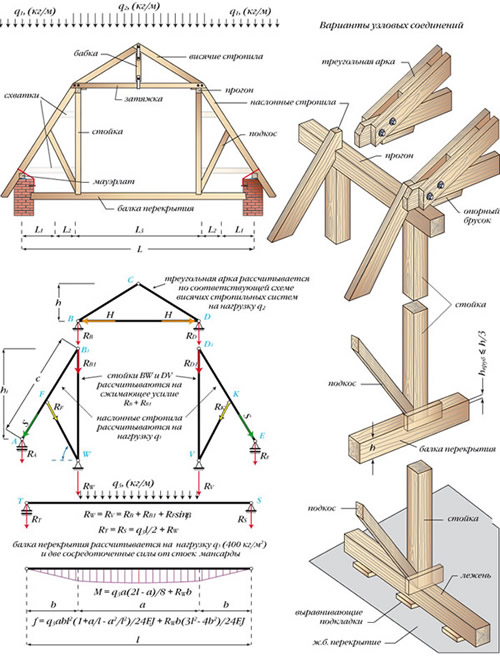

схема расчета и крепления узлов стропил ломаной крыши
- По установленному каркасу ломаной крыши производятся паро- и гидроизоляционные работы, укладка утеплителя.
- Пароизоляционная пленка укладывается по стропилам и крепится при помощи строительного степлера. Материал укладывается с нахлестом и без сильного провисания.
- После этого монтируется обрешетка, с шагом, соответствующим выбранному кровельному материалу.
- Иногда в качестве обрешетки возможно применение металлических профилей.
- Утеплитель укладывается между стропильными ногами в распор и снизу, с чердачного помещения, крепится дополнительной обрешеткой, которая будет в дальнейшем служить каркасом для отделки стен и потолка мансарды.
Строительство ломаной крыши завершается укладкой непосредственно самого кровельного материала по уложенной гидроизоляции. Учитывая ломаный профиль скатов, укладку кровельного материала начинают снизу. На стыке скатов верхний ряд кровельного покрытия должен перекрывать нижний ярус, создавая козырек над ним. Для более полного понятия, как делать ломаную крышу к вашим услугам всегда найдутся видеоматериалы и другие статьи в интернете.
