Кровля из мягкой черепицы — правила монтажа
Наверняка, мы не ошибемся если скажем, что мягкая черепица — это один из самых практичных и функциональных видов современных кровельных покрытий представленных на строительном рынке. Кровля из мягкой черепицы является прекрасным завершением архитектурного ансамбля в строении любого типа. Попробуем подробней разобраться в особенностях этого кровельного материала, правилах его использования и монтажа.
Что же такое мягкая черепица?
Этот материал имеет несколько названий — битумная черепица или плитка, шинглас, мягкая кровля.
Укладывается материал на крыши с уклоном ската не меньше 11(12) градусов, в противном случае дождевая вода будет застаиваться на поверхности мягкой черепицы и вызывать её постепенное разрушение.
Благодаря разнообразной форме вырезов на битумной плитке, крыша в готовом виде может иметь вид прямоугольников, овалов, шестигранников и прочих геометрических фигур.
Выпускается мягкая черепица отдельными пластинами длиной до 1 м, шириной 0,3-0.45 м и толщиной листа 3-5 мм. Разные производители выпускают гибкую черепицу своих цветов и оттенков.

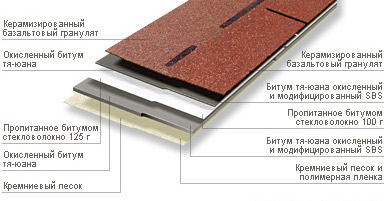

Мягкая кровельная черепица и подкладочный ковер для нее изготавливаются на основе нетканого полиэстера или стеклохолста, пропитанного специальным битумным составом. Полиэстер отличается от стеклохолста большей прочностью на разрыв, поэтому его рекомендуют применять в местах, где создается повышенная нагрузка на кровлю – ендовы, коньки и различные узлы примыкания.
Цена мягкой черепицы на основе стеклохолста меньше, чем армированной полиэстером, поэтому ее выгоднее приобретать в качестве основного покрытия, там где не требуется повышенная прочность.
Мягкая черепица с верхней стороны имеет посыпку из базальтовых гранул или минеральной крошки, с нижней стороны черепица имеет самоклеющийся битумный слой, который до момента монтажа защищен полиэтиленовой пленкой. Для предотвращения склеивания отдельных листов черепицы (гонтов) в период хранения нижняя поверхность черепицы может быть посыпана песком, и не иметь защитной пленки.
Особенности работы с мягкой черепицей
Кровля из мягкой черепицы может монтироваться при температуре окружающего воздуха не менее + 10 градусов. Теплые лучи солнца разогревают нижний клеевой слой черепицы, вследствие чего она самопроизвольно приклеивается к основанию, создавая сплошной непромокаемый ковер. В противном случае, нижнюю поверхность мягкой черепицы нужно будет нагревать, чтобы клеевой слой смог расплавиться. При необходимости для этого используют термофены или строят укрытия (тепляки). Для промышленных объектов это возможно, но вот для частного строительства такие сооружения обойдутся недешево.
- Не рекомендуется укладывать мягкую черепицу в сырую погоду, поскольку мокрое основание кровли под черепицей начнет загнивать.
- Хранить мягкую черепицу следует в местах, где нет прямого доступа солнечных лучей, чтобы не расплавился клеящийся слой (но помещение должно быть теплым — не допускается отрицательных температур).
Подготовка основания
Устройство кровли из мягкой черепицы требует основательной подготовки основания. Для этого по обрешетке укладывается обрезная доска без зазоров, листы влагостойкой фанеры или ОСП (ориентировано-стружечные плиты). Доска должна иметь влажность не выше 20% , а зазоры между досками составлять не более 2-3 мм. В зависимости от предполагаемых нагрузок на крышу выбирается шаг стропил и обрешетки, а также толщина сплошного основания под мягкую черепицу.
Перед тем как начать монтаж гибкой черепицы необходимо позаботиться об устройстве вентиляции скатов. Этот необходимо для предотвращения гниения стропильной конструкции вследствие образования конденсата. Система вентиляционных отверстий, создания продухов и воздушного зазора между кровельным покрытием и основанием обеспечит своевременный отвод конденсатной влаги или её испарение.
Укладка подкладочного ковра
На сплошное покрытие укладывается рулонный подкладочный материал. Его можно не укладывать на всю кровлю, если уклон скатов более 20-25 градусов.
В этом случае подкладочный ковер укладывается только в местах, подверженных повышенным нагрузкам – ендовы, места примыкания, торцы кровли, конек и карнизные свесы.
Укладка подкладочного ковра в ендове: 1 — ось ендовы; 2 — битумно-полимерные материалы (самоклеющиеся); 3 — ендовый ковер; 4 — подкладочный ковер
Если подкладочный ковер нужно уложить на всю кровлю, то полосы материала укладывают снизу вверх. При этом верхняя полоса материала должна перекрывать нижнюю на 10см. Подкладочный ковер крепится к основанию гвоздями, стыки между полосами проклеиваются скотчем.
Крепление гвоздями производится с шагом в 20см. До укладки подкладочного ковра возможно устройство системы водостока, если выбрано крепление водоотливных желобов на обрешетку.
Очередность монтажа гибкой черепицы
Перед тем как начинать укладку мягкой черепицы своими руками, необходимо смонтировать карнизные и фронтонные металлические планки. Они защищают обрешетку и деревянное основание от проникновения влаги, предохраняя её от гниения.

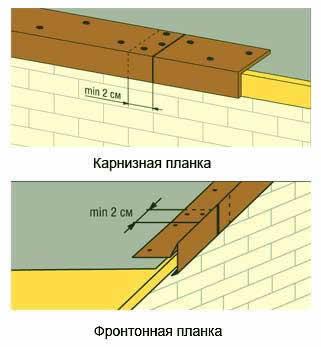

монтаж карнизных и фронтонных планок
Карнизная планка (капельник ) прибивается гвоздями в шахматном порядке через 10см. Заход планки на карнизном свесе друг на друга должен быть как минимум 2 см. Фронтонные металлические планки монтируются аналогично карнизным.
После того как уложены металлические планки на карнизы и фронтоны приступают к обустройству ендов. Это место на крышах требует особого внимания, так как именно в этих местах большой риск разрушения кровельного покрытия из-за постоянного контакта с водой, накопления снежных масс, образования наледи. Поэтому для создания прочного гидроизоляционного ковра в ендовых укладывается ковер из соответствующего материала цветом, подходящим под цвет гибкой черепицы. Края ендового ковра закрепляются гвоздями по краю с шагом в 10 см.
Далее укладка мягкой черепицы продолжается на карнизных свесах. Сняв защитную пленку с гонтов, отступают от края карнизного свеса на 1-2см и укладывают черепицу встык вдоль всего карниза. Листы черепицы прибиваются гвоздями к основанию в местах, рядом с перфорацией так, чтобы последующие листы рядовой черепицы перекрывали места крепления карнизной.
Монтаж рядовой черепицы
Рядовая черепица в отличие от карнизной и фронтонной имеет уже фигурные вырезы по нижнему краю, которые и создают своеобразный рисунок крыши. Кроме этого, у рядовой черепицы с торцов есть выступы и выемки, которые должны точно стыковаться при укладке.
Укладка рядовой черепицы начинается от центра ската кровли в сторону торцов крыши. Специалисты рекомендуют, чтобы все ряды ложились ровно, необходимо сделать предварительно горизонтальную разметку мелом на кровельном ковре. Такая разметка будет как нельзя, кстати, если геометрия кровли нарушена или на ней присутствуют такие элементы, как вентиляционные или дымовые каналы, аэраторы, зенитные фонари или мансардные окна.
Даже если вы купили гибкую черепицу у одного производителя, её тон может несколько отличаться между собой. Поэтому, чтобы не возникало отдельных цветовых отклонений, советуют черепичные плитки из нескольких пачек смешивать.

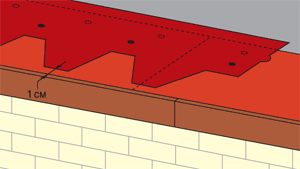

При укладке первого ряда мягкой черепицы монтаж мягкой кровли производится так, чтобы края вырезанных лепестков не доходили до края карнизного свеса на 1 см, а сами лепестки прикрывали места стыка карнизной черепицы.
- Предварительно нужно снимать защитную пленку с нижней поверхности листов черепицы, однако после этого её нельзя складывать в кипу, чтобы предотвратить её склеивание между собой.
- Каждая плитка прибивается четырьмя гвоздями на расстоянии 2-3 см выше линии выреза. При уклоне кровли более 45 градусов крепление производится уже шестью гвоздями.
Все последующие ряды укладываются так, чтобы нижний край вырезанных лепестков был на одном уровне с пазами плитки предыдущего ряда либо чуть выше их. На торцах кровли остатки плиток обрезаются по краю и проклеиваются дополнительно клеем с нижней стороны на ширину 10см.
Монтаж гибкой черепицы в ендовых, коньках
При укладке гибкой черепицы в ендовых оставляют открытым подкладочный ковер по всей длине разжелобка на расстоянии 7 см в обе стороны. Для этого излишки гибкой черепицы обрезают, а её края подклеивают на ширину 10см.
Во время обрезания лишней черепицы, под неё следует подложить кусок фанеры или тонкой доски, чтобы не повредить ножом подкладочный ковер.
Устройство мягкой кровли из черепицы на коньке производится путем разделения листов черепицы для конька, которая имеет прямоугольную форму размером 0,25х0,33м и линии перфорации. Разделив листы коньковой черепицы, по размеченным линиям, её фрагменты укладываются короткой стороной на конек. Не забывайте снимать защитную пленку, перед тем как разделять листы.
Листы прибиваются гвоздями по два с каждой стороны конька на край так, чтобы последующие черепицы перекрывали места крепления. Последующие листы черепицы укладывают с нахлестом в 5 см.

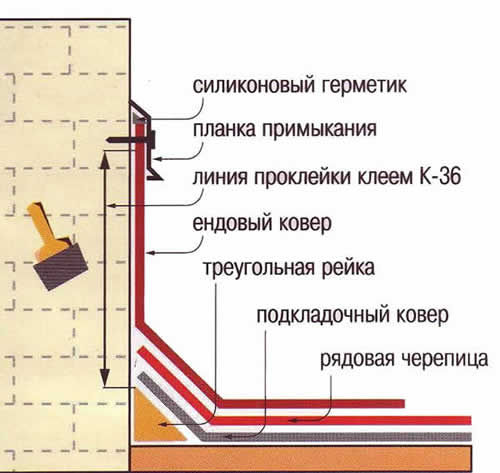

В местах примыкания крыши из мягкой черепицы к вертикальным поверхностям между ними устанавливается деревянный брусок треугольной формы, чтобы исключить проминание черепицы в месте её сгиба. Рядовая черепица и подкладочный ковер должны заходить на этот брусок.
После этого укладывается ендовый ковер на высоту 30 см на вертикальную поверхность и на скат кровли. Края ковра промазываются клеем, а сверху на вертикальной поверхности, край ковра заделывается силиконовым герметиком и закрывается металлической планкой.
