Крепление стропил к балкам — варианты соединений
Как известно, кровля принимает на себя большую часть нагрузки в виде атмосферных осадков и собственного веса. Поэтому и крепление стропил к балкам должно быть достаточно надежным и прочным – во избежание возникновения травмоопасных ситуаций.
При устройстве кровли собственного дома следует принимать во внимание множество факторов, способных значительно повлиять на способ крепления стропильной системы к балкам.
Что относят к подобного рода факторам?
- Снежный покров и его вес (нагрузка на кровельное покрытие)
- Ветровая нагрузка
- Собственный вес кровли и послойных элементов «пирога» кровли
- Нагрузка, которую воспринимает кровельная конструкция от возможного оборудования, установленного на крыше, а также вентиляционные шахты и дымоход.
Основную часть нагрузки принимают на себя составные балки и стропильная конструкция, поэтому изготовлению именно этих элементов уделяется особое внимание. Тем не менее, крепление составных частей тоже должно быть достаточно надежным и прочным.
Способы крепления к несущим ограждающим конструкциям
Всего известно пять способов крепления стропил к стенам здания, среди которых:

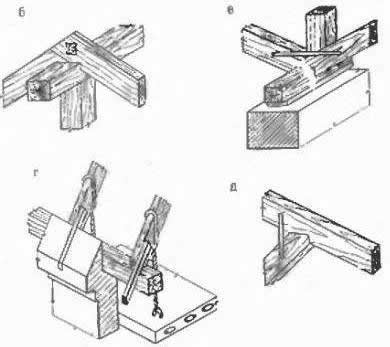

Крепление стропил:б — крепление в конькев — крепление к лежнюг,д — крепление к мауэрлату

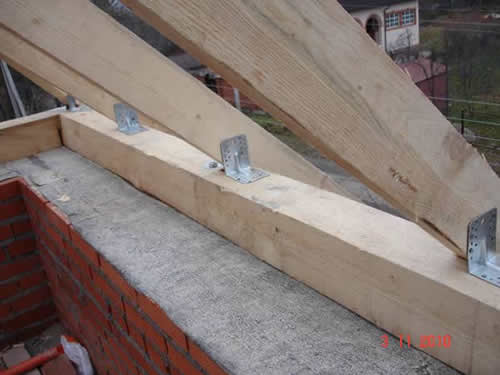

- Крепление с помощью мауэрлата
- Крепление с помощью затяжки
- Крепление на балки перекрытия
- Крепление к составным конструкциям верхней обвязки – для домов, возводимых по каркасной технологии
- Крепление к верхней части стен – венцу, для домов из сруба.
Что используют в качестве крепежных изделий для крепления стропильной конструкции? Это и изделия из металла, и изделия из дерева.
К первым относят:
- строительные гвозди,
- болты,
- шурупы и шпильки,
- хомуты,
- стальные уголки и скобы,
- саморезы,
- а также специально предназначенные для этих целей крепежи – салазки.
Кроме того, в качестве устройства для крепления стропил могут выступать закладные детали из стали, гвоздевые, перфорированные и зубчатые пластины.
Во вторую группу входят:
- бруски и нагели,
- пластины,
- треугольники и накладки для соединения шип-паз.

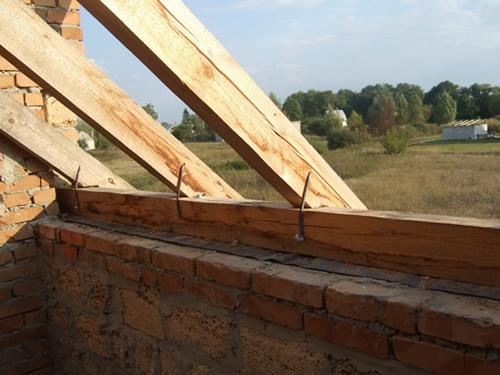

Как крепить стропила к мауэрлату
Сразу оговоримся, что подобный метод потребует определенной сноровки, иначе крепление не будет достаточно прочным, равно, как и сама крыша.
Итак, с чего начинается соединение балки со стропильной ногой? Сначала в стропильной ноге (ее нижней части) необходимо сделать надрубку («зарез» — на профессиональном жаргоне строителей) на половину ширины стропильной ноги.
Эта надрубка служит фиксатором при надевании стропильной ноги на мауэрлат.
Без этой надрубки стропила категорически запрещается устанавливать на кровле – ноги попросту соскользнут и «поедут» вниз.
Что касается «ответной» надрубки в мауэрлате – тут вопрос решается двояко, и величина надрубки будет зависеть от материала балки.
К примеру, для балки из древесины хвойных пород надрубки нежелательны вообще, в связи с мягкостью материала. А вот древесину лиственницы можно прорезать – сделать прорезь, которая будет образовывать опорно-упорную конструкцию совместно с надрубкой на стропильной ноге.
Для чего же нужно закреплять стропила? Разумеется, для того, чтобы скаты кровли не разъехались в разные стороны под давлением снежного покрова, а сохранили свою устойчивость. Вот для таких решений и была придумана методика вырезания выемок в стропильных ногах.
Виды соединений, использующиеся при креплении балки и стропил:
- Упор в балку
- Зуб с шипом с упором в гнездо в балке.

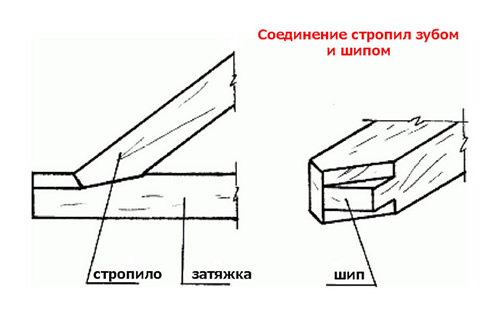

Это конструкция следующего плана: зуб и шип вырезаются в стропилах, в балках же устраиваются входы для шипа (пазы). Глубину паза следует принимать не больше четверти толщины балки во избежание надлома.
- Зуб с упором. Это метод врезки одинарного зуба – он применяется тогда, когда кровля достаточно крутая (скаты имеют большой наклон). В этом случае угол между стропильной ногой и балкой всегда оказывается больше 35 градусов.
Врубка должна производиться не ближе 40 см к краю балки – только так можно избежать сколов.
Для углов между соединяющимися балкой и стропильной ногой, составляющих менее 35 градусов, можно использовать метод двойного зуба. Как правило, он применяется для пологих крыш.
Метод двойного зуба может быть оформлен в виде:
Крепление стропил методом двойного зуба
- двух шипов с замковым соединением,
- упора с шипом,
- упора без шипа.
В каждом из случаев глубину врезки для зубов желательно принимать одинаковую, хотя иногда врубка может быть разной глубины – если первый зуб с шипом врубается всего на треть толщины балки, то второй – уже наполовину.
Для придания большей прочности и надежности конструкции стропильной системы стропила дополнительно закрепляют крепежными изделиями – болтами, гвоздями, хомутами, проволокой или металлическими полосками.
Как крепить стропила к коньку крыши
Сегодня известны три способа крепления стропильных ног:
- встык,
- на коньковый прогон,
- на коньковый прогон внахлест.
Рассмотрим их подробнее.
Крепление встык. Верхняя часть стропил срезается под косым углом.
Величина угла среза должна равняться величине угла наклона скатов кровли.
Образующиеся пары стропильных ног плотно соединяют между собой, закрепляя гвоздями большой длины. Это достаточно просто, при условии, что все стропильные ноги уже изготовлены по одному шаблону.
Дополнительно укрепить стропильную конструкцию можно с помощью накладки из металлической пластины или деревянного брусочка, которая будет крепиться болтами. Таким образом, получается своеобразная стяжка стропил.
Крепление на прогон конька. Этот метод крепления похож на крепление встык, отличие же – в монтаже коньковой балки. В результате, получается такая же прочная конструкция – верхние края стропил опираются на балку, образующую конек, а их нижние – на балку мауэрлата.
Однако минус этого метода крепления заключается в том, что требует дополнительного расхода материалов, нужны дополнительные опоры в виде балок. В итоге, мы имеем усиленную конструкцию, но слишком громоздкую, что снижает удобство использования чердачного помещения.
Крепление внахлест на прогон конька. Данный способ крепления схож с предыдущим с той лишь разницей, что соединение верхних частей производится внахлест: стропила соединяются боковыми сторонами с помощью шпилек или болтов.
Зачастую случается так, что при ремонте стропильных систем требуется дополнительно усилить стропильную систему. Для этого искусственно увеличивается поперечное сечение стропильных ног – наращивание новыми досками.
Однако, подобное усиление конструкции возможно только при увеличении поперечного сечения максимум на 50 мм.
Крепление досок к стропилам осуществляется гвоздями.
