Ковшовый элеватор — цепной или ленточный?

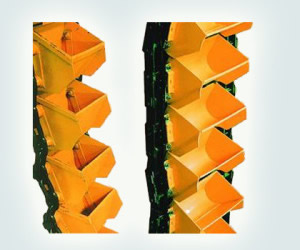

kovshovii-cepnoi-elevator

Ленточные, ковшовые и цепные элеваторы используются для подъема кусковых и зернистых материалов в вертикальном положении.

Их также могут использовать в качестве межцехового, либо внутрицехового транспорта.

Современные ковшовые ленточные и цепные элеваторы пользуются большим спросом на промышленных предприятиях.

Элеваторы могут быть установлены как внутри помещения, так и снаружи – на открытой территории.

Во втором случае — оборудование устанавливают тогда, когда транспортируемый груз не подвергается затвердеванию, а показатели температуры и воздуха дают возможность использовать типовой привод в общетехническом исполнении.

Ленточные элеваторы используют для того, чтобы перемещать зернистые материалы, которые имеют небольшую крупность.

Цепные устройства могут использоваться для непосредственного перемещения как мелкокусковых, так и зернистых материалов.

Самый большой размер кусков, которые транспортируют при помощи цепного элеватора, будет зависеть от объема ковша и находится в пределах от 30 до 100 мм.

Обе модели устройств могут иметь ковш, объем которого составляет от 1 до 18 литров.

Предприятия изготавливают элеваторы с показателями производительности от 5 до 100 м³/ч.

Ковшовый ленточный элеватор

В качестве механизмов грузоподъемной разновидности, чтобы поднимать сыпучие, зернистые и некрупные материалы вертикально, выступают элеваторы ковшовые ленточные.

Данное оборудование устанавливается на открытой территории, внутри помещений либо под соответствующими навесами. Все будет зависеть от среды, в которой осуществляется процесс перемещения грузов.

Среди основных комплектующих присутствуют следующие: привод и ходовая часть, головка приводная, средние секции и ловитель ленты, натяжная секция и кожух.

Современный ковшовый ленточный элеватор работает таким образом: барабан привода механизма, который является соединенным с ним, осуществляет запуск ходовой части.

Из-за веса частей оборудования, которые находятся в движении, груза, а также усилия натяжного оборудования, лента прижимается к барабану.

Движение ходовой части, присутствующей между барабанами, происходит внутри кожуха.

Секции кожуха соединяются фланцами через равные промежутки, в результате этого элеватор становится устойчивей.

В оборудование входят специальные канатные ленты, а это дает возможность увеличить срок эксплуатации элеватора вместе с параметрами жаропрочности.

Пруточный барабан, который входит в основание элеватора, способен контролировать изменение направления движения. Наличие параллельного натяжного приспособления будет способствовать точному направлению.

В верхнюю часть элеватора входит ловитель, который служит для предотвращения самопроизвольного движения в обратном направлении при внезапном обрыве ленты.

Транспортер оснащен устройством, контролирующим скорость в случае завала либо выхода из строя самого элеватора.

Требования к ковшовому ленточному элеватору:

  • наличие доступа к обслуживающей площадке
  • освещение в бесперебойном режиме верхней и нижней частей элеватора
  • отсутствие перегрузок материалом, который перемещают
  • расстояние от верхней точки элеватора до крыши либо потолка является допустимым, не меньше чем один метр

В процессе выбора ковшового элеватора ленточной разновидности надо брать во внимание следующие особенности:

  • полная высота оборудования;
  • высота от натяжной оси до самого вала;
  • толщина стенок ковша и производительность;
  • тип груза, который надо переместить;
  • насыпная масса;
  • режим работы;
  • и многое другое.

Ковшовый цепной элеватор

Данное оборудование представляет собой транспортную машину непрерывного действия для грузов кускового типа, а конкретно относится к элеваторам ковшовой цепной разновидности.

Его используют в процессе транспортирования грузов, которые имеют увеличенную крупность кусков с наличием увеличенного показателя производительности самого элеватора, его параметров высоты с увеличением долговечности цепного тягового органа вместе с приводным блоком.

Среди недостатков популярного элеватора выступает ограничение размеров, вместимости самого ковша, крупности кусков груза, который транспортируется с наличием высоких нагрузок динамического типа на цепи тягового органа, зубья звездочек приводного типа с увеличенными размерами ковшей и шагом цепей пластинчатого типа в процессе огибания ковшами приводных звездочек.

В результате всего этого — срок службы цепей в тяговом органе и приводном блоке с надежностью при эксплуатации элеватора с увеличенной вместимостью ковшей уменьшается.

Фото:

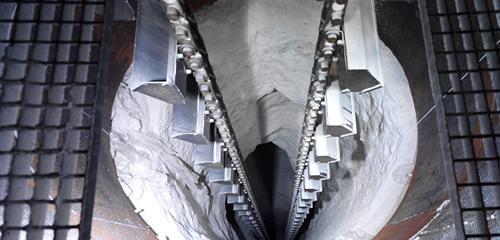

Цепной ковшовый элеватор

К техническому результату такого изобретения как ковшовый цепной элеватор надо отнести возможность непосредственного увеличения вместимости ковшей элеватора, который имеет двухцепный тяговый орган с наличием высокой производительности, высоты подъема груза, который транспортируется.

Также показателей долговечности цепного тягового органа, звездочек привода с увеличением эффективности работы элеватора в процессе транспортирования груза крупнокусковой разновидности из-за повышения прочности крепления ковшей к цепям в существенной степени.

Данный тип элеватора работает по такому принципу: в процессе вращения звездочек привода и при движении цепей с ковшами, которые закреплены на них в направлении, их вес вместе с весом размещенного груза передается цепям при наличии распределенной нагрузки отдельно взятой цепи на две цепи звена.

Они в свою очередь смещены друг относительно друга по длине. В результате снижаются динамические нагрузки, которые воздействуют как на цепи, так и на звездочки привода.

Сегодня, ленточный или цепной ковшовый элеватор можно приобрести по доступной цене на любое предприятие, которое занимается определенным видом промышленности.

Можно сделать вывод, что такое оборудование как элеватор является очень эффективным устройством в производстве.
