Как сделать сдвижные ворота своими руками?

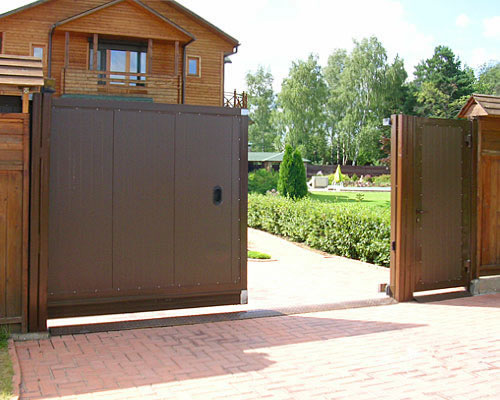

Каждый из вас может сделать сдвижные ворота своими руками, которые не уступят по техническим и эксплуатационным характеристикам фирменным аналогам.
Большинство владельцев частных домов по достоинству оценили все преимущества и удобную эксплуатацию сдвижных ворот.
Особая конструкция, отсутствие верхних направляющих – не накладывает каких-либо ограничений на высоту автомобиля, проезжающего в проем.
Ворота выезжают и заезжают по рельсам, вмонтированным в бетонной основе на роликовых тележках.
Обычно, каретка состоит из восьми роликов.
Если правильно пользоваться выдвижными воротами, то срок эксплуатации достигает 10-15 лет или 50 тысяч циклов передвижения в обоих направлениях.
Они неприхотливы, не требуют особого ухода и хлопотного обслуживания. Имеется возможность оборудовать их автоматической системой открывания и закрывания.
Проблема с установкой электрического привода может возникнуть лишь в случае отсутствия свободного места, необходимого для отката ворот.
Из-за этого — их устанавливают со стороны улицы.
Делаем сдвижные ворота самостоятельно
Конструкция сдвижных ворот не является каким-то очень уж сложным механизмом. Убедиться в этом можно после знакомства с чертежами, схемой или эскизом ворот.
Трудно переоценить практичность и удобство, которыми обладают автоматические сдвижные ворота, укомплектованные приводом открывания и закрывания.
Достаточно всего лишь нажать на кнопку пульта управления, чтобы конструкция пришла в движение.
Вы избавляетесь от затрат столь драгоценного времени и приложения усилий, при многочисленных въездах и выездах.
Фото и чертежи:
После того, как появятся определенные навыки управления механизмом автоматики, можно будет оценить всю мощь удобства при их эксплуатации.
Давайте теперь рассмотрим собственно — как сделать сдвижные ворота своими руками.
Выбирая привод для сдвижных ворот, обращают внимание на такой важный момент — как наибольший вес, с которым способна управиться автоматика.
Нельзя не согласиться с утверждением, что такие физические величины, как — мощность двигателя и вес полотна, взаимосвязаны между собой.
Например, мощности двигателя в 250 Вт — соответствует вес в пределах 200 кг; 400 Вт — до 600 кг; наконец, 600 Вт – до 1 тонны.
Фото и схемы:
Хотя, на самом деле, привод способен передвигать более тяжелые конструкции, ограничения преследуют цель продлить ресурс привода для сдвижных ворот при условии их правильной эксплуатации.
Ведь величина нагрузки зависит также от выбора фурнитуры, силы трения во время движения, учет парусности (ветровой нагрузки) и многих других факторов.
Имеет смысл установить сдвижные ворота своими руками без автоматики, поскольку каждый электромотор, который представляет привод автоматики, имеет ограничения в плане частоты открываний.
Превышение допустимой интенсивности приводит к перегреву, следствием которого является выход из строя электромотора.
Конструкция
Конструкция сдвижных ворот своими руками предполагает несколько этапов изготовления.
Начинается она с установки опорных столбов.
Наиболее популярными материалами дли их изготовления являются:
- бетон;
- кирпич;
- деревянный брус;
- швеллер;
- металлическая труба.
Поскольку грунт промерзает в наших широтах почти на один метр вглубь, то и глубина ямы, которую следует выкопать для столба должна иметь такое же значение.
Установив в яме столб и откорректировав вертикаль с помощью строительного уровня — ее заливают бетоном.
Примерно за неделю бетон застынет.

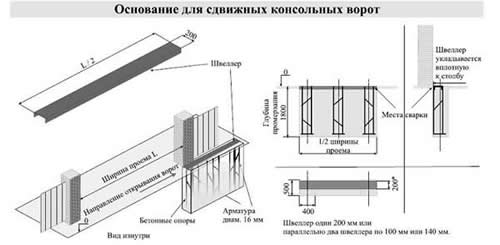

Из швеллера шириной 16-20 см и арматуры с сечением примерно 14 см и длиной 1 м — сварочным способом изготавливают банкетку (каркас фундамента).
Длина ямы, которую следует выкопать для фундамента, равняется половине длины проема, ее глубина – до 1,5 м, а ширина – 400 мм.
Швеллер, уложенный в яму полками вниз и вровень с поверхностью дороги (асфальта или плитки) заливается бетоном.
Фундамент, на котором должны будут установлены сдвижные откатные ворота, должен выстояться после заливки бетоном до 4-х недель.
Тем временем, приступают к обработке металлических труб сечением, например, 60Х40 мм, которые послужат внешним каркасом (рамой) для нашего детища, коим являются самодельные сдвижные ворота.
Обработка труб заключается в удалении ржавчины и окалины (можно болгаркой), обезжиривании и грунтовании.
Хорошей жесткости конструкции можно добиться путем изготовления из трубы 20Х40 мм внутреннего каркаса, на который будет крепиться профнастил или другой материал.
Сварка труб выполняется двухсантиметровыми прихватками с интервалом примерно 30 см.

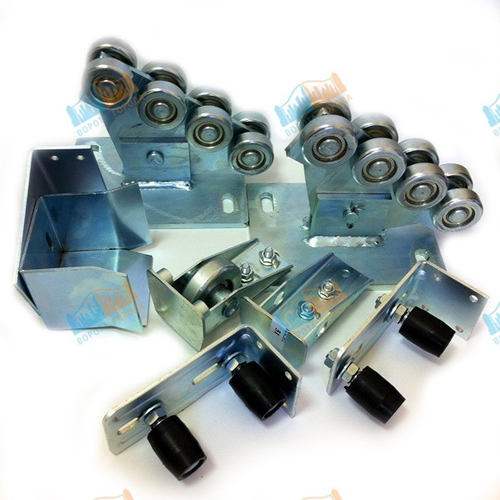

К готовой раме, в нижней ее части — приваривается направляющая, которая вместе с рельсом (балка длиной 6 м), двумя заглушками, нижним улавливателем, роликами бокового качения входит в комплекты для сдвижных ворот.
Чтобы в процессе эксплуатации они не выкручивались как лопасти пропеллера — трубы и направляющая должны быть приварены в шахматном порядке. Сварочные швы зачищаются и покрываются грунтовкой.
Далее, нужно осуществить крепление к воротам полотна (профнастил или металлическая филенка). Это можно сделать либо саморезами, либо заклепками.
Наконец, наступает черед оборудования места под ролики и приводы. Если предвидится установка автоматики, то надо позаботиться об электропитании.
Фурнитура для сдвижных ворот выбирается исходя из таких соображений — например, для легкой конструкции ворот, с шириной проема не больше четырех метров, подбирают комплект рассчитанный на вес не больше 400 кг.
Если ширина проезда превышает 6 м, рекомендуется фурнитура до 800 кг. В данном случае, имеется возможность зашить раму ворот более тяжелым материалом, таким как дерево, металлический лист, а также выполнить ковку.
Металлические ролики издают минимум шума во время движения конструкции и естественно — отличаются лучшей надежностью.
Процесс изготовления своими руками намного упрощается, если в наличии имеется соответствующая схема сдвижных ворот.

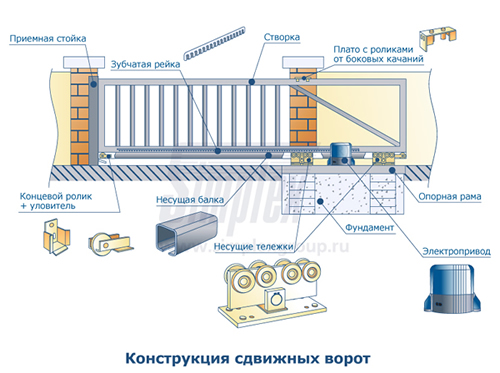

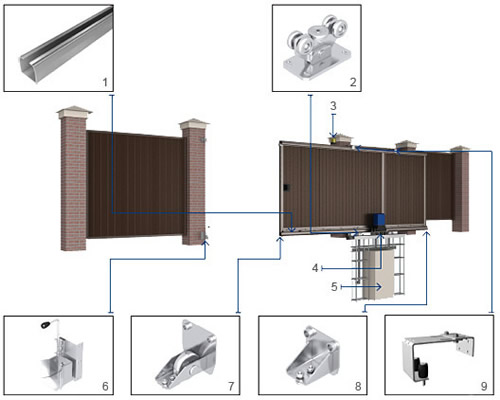

Вся конструкция включает следующие элементы:
- Направляющая балка, которая принимает на себя нагрузку со стороны ворот, вместе с которыми образует единое целое;
- Две тележки, в консольной части которых установлены ворота;
- Съемный концевой ролик – своего рода опора для нижней части ворот;
- Нижний ловитель, который предназначен для принятия нагрузки идущей от опорного ролика во время закрывания ворот;
- Верхний ловитель, служит для снижения парусности (ветровой нагрузки) ворот;
- Кронштейн – расположенный в верхней части ворот фиксатор с роликами;
- Подставка, на которую устанавливают опоры, тем самым обеспечивая движение створки ворот.

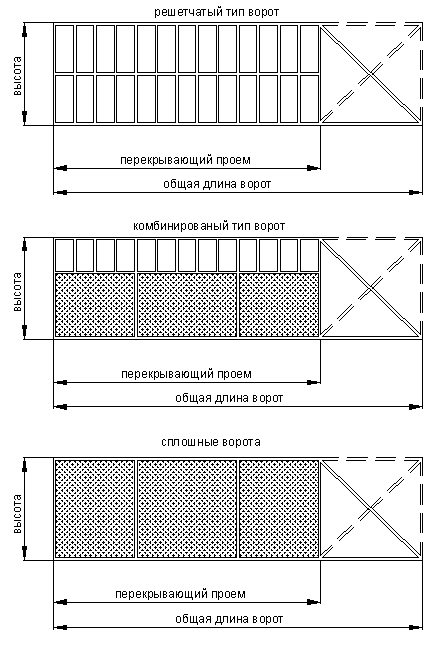

Важно не только в совершенстве владеть инструментом, но и уметь читать чертежи сдвижных ворот. Эти знания дают возможность точно определять количество материала, необходимого для их изготовления.
Мало кто обращает внимание на одну немаловажную деталь, от которой зависит не только комфорт, но и безопасность. Имеется в виду механизм сдвижных ворот.
В основном, при выборе акцент делается на оформление, размеры, форму и т.п.
Движение таких ворот осуществляется с помощью механизма консольного типа, конструкция которого хотя и отличается сложностью устройства, но вместе с тем — ей присущи практичность и удобство.
Приступаем к монтажу
Монтаж сдвижных ворот заключается в том, чтобы установить их полотно на подвижную балку.
Для осуществления перемещения полотна, предусмотрен роликовый механизм, благодаря которому возможна плавность хода и как следствие — длительное функционирование ворот.
Точный и аккуратный монтаж обеспечивает надежную эксплуатацию, а применение качественных комплектующих для сдвижных ворот обеспечит их небольшой вес.
Если на сдвижные ворота установить электропривод, то управлять их движением можно и пользуясь пультом дистанционного управления. Также, эти функции могут быть возложены на датчик движения.
Установка сдвижных ворот состоит из следующих этапов:
- Создается фундамент;
- Устанавливаются роликовые опоры;
- Собирается полотно;
- Полотно устанавливается на роликовые опоры, производится регулирование;
- Выполняется монтаж направляющих элементов;
- Устанавливаются задняя крышка балки и концевой ролик;
- Проверка плавности хода ворот и работы электропривода.
Если при монтаже ворот возникают затруднения, то целесообразно обратиться за помощью к специалистам и тогда — безопасность, надежность и безотказная работа будут гарантированы.
Сколько стоят готовые сдвижные ворота?
Цена на автоматические сдвижные ворота зависит от вида системы автоматики, в том числе — в плане интенсивности открываний, мощности электропривода, вида и материала полотна и т.п.
Прежде чем купить сдвижные ворота следует тщательно рассчитать конструкцию, высоту и ширину проема, мощность электропривода, определиться с видом обшивки и ее размерами.
По этим вопросам обычно консультируют менеджеры специализированных компаний, куда обращаются покупатели в поисках сдвижных ворот.
Кроме того, цена сдвижных ворот содержится в прайс-листах, которые имеются на большинстве сайтов интернет-магазинов.
Стоимость сдвижных ворот удобно рассчитывать с помощью специальных форм. Суть этого способа в том, что заказчик заполняет необходимыми данными обязательные поля или выбирает один из пунктов формы.
