Как рассчитать крышу дома?
Во время строительных работ всегда возникает закономерный вопрос - как рассчитать крышу дома, чтобы контролировать четкое следование проекту и оценивать реальную способность стропильной системы выдерживать вес кровельных материалов.
Правильный расчет всегда покажет, какой максимальный вес сможет выдерживать стропильная система (чтобы правильно определиться с кровельным покрытием), какие нагрузки могут стать критическими в ходе постройки, а потом и эксплуатации.
Первым делом необходимо провести осмотр крыши. Обратите внимание:
- какая использовалась система стропил,
- какая обрешетка была уложена,
- нуждаются ли в замене балки, которые держат эту крышу.
Некоторые строители принимают неправильное решение о том, что можно использовать старые балки, но это чревато последствиями для дома и тем более крыши. На сегодняшний день в возведении стропильной системы не используются полубревна или цельные бревна — это значительно увеличивает нагрузку на стены и фундамент, да и цена конструкции вырастает в разы. Поэтому, вопрос как рассчитать материал на крышу и при этом не допустить лишних расходов — особо актуален сегодня
Материал для строительства крыши

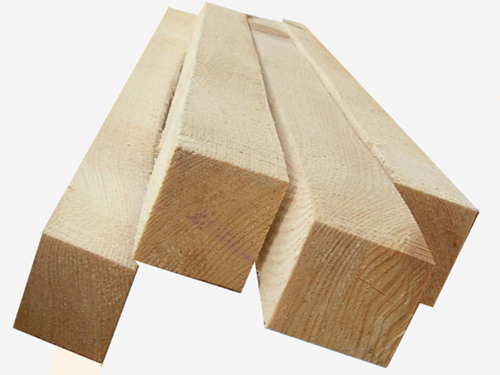

Для того чтобы построить новую крышу или подлатать старую сегодня в основном используется обрезная доска или брус.
Использование мощного бруса сечением 150 на 150 мм и длиной свыше 4 метров — довольно сомнительная перспектива. Цена такого бруса крайне высока да и встречается он довольно редко. Но если все-таки вам удастся приобрести подобный пиломатериал, то и тут не обойдется без проблем, так как работа с таким материалом требует больших усилий.
Специалисты советуют применять обрезную доску сечением 150*50 или 250*50, в зависимости от длины пролеты кровли.
Для того, чтобы рассчитать высоту крыши следует помнить, что чем больше пролет, тем большей ширины доску придется использовать. Приведем простой пример:
- Для того чтобы построить крышу бани, размер которой будет составлять 3х4, не только можно, но и нужно использовать доску, сечение которой составляет 150х150 миллиметров.
- Для того чтобы построить крышу, размер которой может быть 10х6, нужно использовать доски, размеры которой составляют 250х250 миллиметров.
Если использовать обрезные пиломатериалы при строительстве, то можно возвести крышу практически любой конфигурации. Ведь форма современных пиломатериалов позволяет выполнять соединение элементов под любым углом, за счет функциональных крепежных элементов.
Определяем конструкцию крыши
Если вы знаете как рассчитать угол крыши и ее высоту, процесс сбора стропильной конструкции не должен вызвать у вас каких либо трудностей. Мы приведем пример, как рассчитать размер крыши и мансардного помещения самостоятельно.

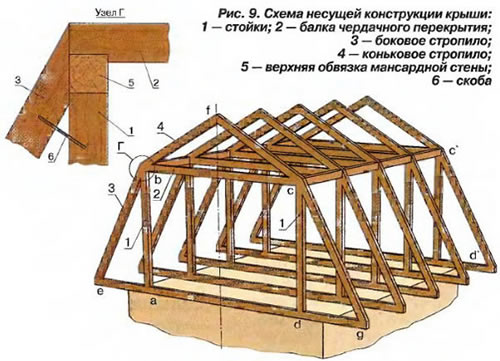

Первым делом устанавливаются лаги перекрытия на мауэрлат. Если лага сборная — она крепится к мауэрлату при помощи металлических уголков. Одновременно устанавливаются вертикальные стойки, опорой для которых выступают несущие стены.
Стойки принимают на себя основной вес кровельного покрытия и нагрузку атмосферных осадков, поэтому правильно выполненный расчет нагрузки на крышу — залог долговечности конструкции.
- Следующий этап — крепление боковых стропил (3 на рис.) на которых будет обустраиваться обрешетка. Правильный расчет угла крыши обеспечит снижение нагрузки на боковые стропила и обеспечит беспрепятственный сход снега с кровли.
- Далее укладывают кровельные и коньковые стропила (4), предварительно установив балку чердачного перекрытия (2). Обвязку выполняют при помощи металлических скоб и дополнительных пропилов в стропильных досках. Поверх стропил укладывается обрешетка из досок толщиной 20-30мм.
- Готовая стропильная конструкция — довольно громоздкая и тяжелая, что делает невозможным ее самостоятельную установку. Поэтому специалисты рекомендуют пошаговую сборку — сначала устанавливать боковые стропила, которые скрепляются несколькими досками для обрешетки.
- Расстояние между стропильными ногами в системе — важный фактор при вопросе как рассчитать нагрузку на крышу и зависит от кровельного покрытия, а также вида обрешетки (сплошная или разреженная). При использовании в качестве обрешетки листов OSB и кровле металлочерепицей — оптимальный шаг 0,5-1 метр.
Рассчитываем двускатную крышу

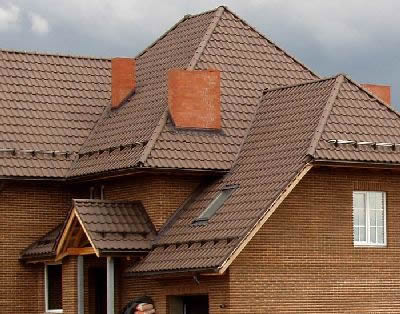

Попробуем рассчитать крышу на конкретном примере. В качестве эксперимента возьмем обычную двускатную крышу с длиной скатов 6 метров и длиной крыши по коньку — 10 метров.
Рассчитать квадратуру крыши или попросту говоря ее площадь несложно: 6*10*2 = 120 кв.м В качестве покрытия для кровли будем использовать классическую металлочерепицу. Основными исходными данными кровельного материала является полезная длина и ширина листа, которые зависят от вида и типа профиля. Это значение может варьироваться от 0,35 и 1,1 метра (для одноволновом профиле) и 3,5 и 1,1 м соответственно (при 10 волновом).
Чтобы рассчитать количество материала на скат, необходимо разделить длину конька на полезную ширину листа:
- 10 метров / 1,1 = 9,09 = 10 листов (округляем к большему значению)
Далее рассчитываем количество листов, исходя из длины ската крыши. За основу возьмем одноволновой профиль:
- 6 метров / 0,35 = 17,14 листа (можно округлить к меньшему значению, так как этот момент закроет неизрасходованный крайний нахлест)
На сегодняшний день, стоимость металлочерепицы варьируется в зависмости от многих факторов. За основу возьмем покрытие из полиэстера, стоимостью 200 руб/м2. Для обустройства потребуется 20 листов (2 ската) разной длины:
- для первого ряда (нижнего) — длина 0,47 м — (107,3 рубля)
- средний ряд — 2,22 м (502,2 рубля)
- верхний ряд — 3,62 м (819 рублей)
При помощи несложных арифметических действий получаем необходимое покрытие площадью 138,82 м2 и стоимостью 27 764 рубля. И в заключение. Не пренебрегайте расчетами при строительных работах — это поможет сэкономить собственные средства и обеспечить неукоснительное следование проекту.
