Кабельный обогрев кровли и водостоков

обогрев кровли и водостоков дома

Зимой сход с крыш снега и падение сосулек представляет немалую угрозу здоровью и жизни пешеходов, и избежать этой проблемы помогает обогрев кровли и водостоков при помощи специальных систем нагревательных кабелей. Тяжелые пласты снега и острые сосульки несут угрозу безопасности прохожих и проблема устранения этой угрозы стоит достаточно остро.

Наш климатический пояс способствует возникновению наледи в водостоках для крыши и сосулек на крышах. Образование сосулек происходит из-за резких перепадов дневной и ночной температур при оттепелях. Дневные плюсовые температуры способствуют таянию снега, а ночные минусовые превращают образовавшуюся воду в ледяные наросты. Помимо дневных и ночных перепадов температур, этому способствует и нагревание кровли от внутренних отапливаемых помещений. Осложняет ситуацию сложные конструкции крыш с обилием углов и надстроек, ошибки строителей при возведении здания, плохая вентиляция чердачного пространства.

Образование наледи на кровле приводит к преждевременному разрушению покрытия, возникновению трещин в перекрытиях, опасности обрушения непрочной кровли под весом скопившегося льда и снега.

Для того чтобы предотвратить угрозу жизни проходящим внизу людям и максимально продлить срок службы кровельного покрытия рекомендуется обустраивать кабельный обогрев кровли.

Способы устранения наледи на кровле

Как можно предотвратить образование сосулек и наледи на крышах? Для этого применяется несколько методов:

  • Механический – наиболее распространенный метод, так как не требует особых материальных затрат. Однако, не обойтись без применения специальной техники и обученных работе на высоте специалистов. Использование автовышки приводит к тому, что приходится закрывать для движения прилегающую территорию. Кроме этого, использование ломов и лопат может привести к повреждению покрытия все водосточной системы.

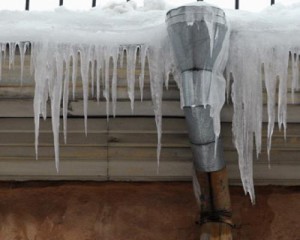

    проблема сосулек и наледи на крыше

    проблема сосулек и наледи на крыше

  • Применение электроимпульсных систем – это достаточно редкий вид обогрева, так как требует установки достаточно дорогого оборудования, а труд специалистов по его установке оценивается очень высоко. Однако со временем стоимость обогрева кровли окупается за счет малого потребления электроэнергии. Существенный недостаток электроимпульсного способа —  отсутствует обогрев водостоков и желобов, невозможно защитить от наледи люки.
  • Оборудование на крыше системы электрообогрева. Это наиболее безопасный и современный способ избавления крыши от наледи и сосулек, при условии, если оборудование было установлено правильно, с тщательным соблюдением технологии. От снега освобождается не только поверхность крыши, но и происходит обогрев кровли и водостоков, а сложная конструкция не служит преградой. Однако в последующем такая система  затратна из-за высокого потребления электроэнергии.
  • Нанесение эмульсий, предотвращающих обледенение крыши. Это самый затратный и малоэффективный способ, так как эмульсии стоят дорого, а обрабатывать поверхности приходится несколько раз за зиму.

Как работает система кабельного обогрева?

Преимуществом использования этого метода является охват всех проблемных зон кровли:

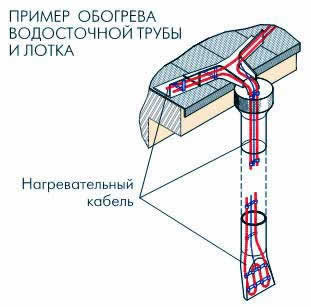

вариант обогрева металлической кровли

вариант обогрева металлической кровли

  • водосточные трубы и желоба
  • лотки для сбора воды,
  •  воронки,
  • ендовы и водометы,
  • капельники и  снегозадержатели.

Не обязательно производить полный обогрев крыши. Для того чтобы избавиться от наледи и сосулек достаточно уложить нагревательные элементы в тех местах, где больше всего скапливается снега и льда.

Как правило, установка оборудования в самых проблемных местах, избавляет от проблемы обледенения всю крышу.

Основные элементы системы

Первый и самый важный элемент - кабель обогрева водостоков и крыши. Его мощность может быть как саморегулирующейся, изменяющей параметры в зависимости от погодных условий, так и линейной, с постоянной мощностью 20-30 Вт/м. Кабеля могут быть двух типов:

Резистивный кабель  - в котором жила (одна или две), покрытая слоем изоляции и экранированная стальной или медной оплеткой,  нагревается за счет внутреннего сопротивления току. Такие кабели широко применяются для обустройства «теплых полов»  и  характеризуются невысокой стоимостью их монтажа и эксплуатации.

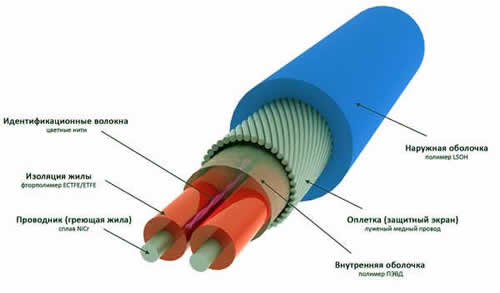

резистивный кабель в разрезе

резистивный кабель в разрезе

Основным недостатком резистивного кабеля является его постоянная мощность. Так как потребность тепла на различных участках кровли разная, а теплоотдача кабеля по все длине одна и та же, то некоторые его участки могут перегреваться, а в других наоборот — не будет хватать мощности. Использование такого кабеля требует очень точного расчета длины, дабы обеспечить необходимую мощность для обогрева.

Резистивный кабель нуждается в постоянном обслуживании. Если его засыплет мусором или опавшей листвой он может перегреться и перегореть.

Саморегулирующийся кабель  подразумевает несколько иной принцип работы - между двумя медными жилами находится специальная полимерная матрица, благодаря которой кабель может менять сопротивление в зависимости от температуры конкретного участка кровли.

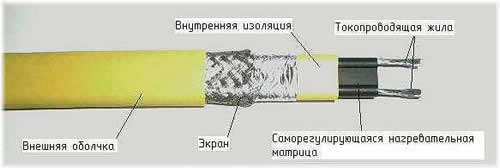

саморегулируемый кабель

саморегулируемый кабель

Такой кабель значительно сокращает расходы на электроэнергию и крайне удобен в монтаже, не требует дополнительного обслуживания, так как не перегревается. Однако, его цена значительно выше стоимости резистивного аналога. Помимо кабелей, система предполагает наличие таких дополнительных узлов:

  • Сеть распределения, в которую входят распределительные коробки, кабели питания, силовые кабеля и элементы для подключения их к общей сети.
  • Управляющие элементы, которые обеспечивают автоматическое включение и выключение системы обогрева кровли. Это датчики температуры окружающей среды. Датчик осадков, датчик уровня воды и регулятор температуры.
  • Шкаф для аппаратуры, включающей в себя пускорегулирующие элементы, предохранители, магнитные пускатели, которые подают напряжение на силовые кабели системы.

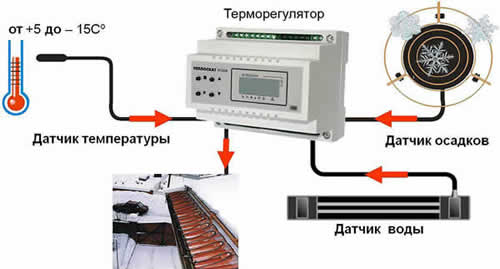

принцип работы обогрева

принцип работы автоматического обогрева

Монтаж системы обогрева кровли

Для полноценного функционирования автоматической системы потребуются такие состиавляющие:

  • Терморегуляторы РТ330 и РТ220,
  • Датчик температуры окружающей среды TST01, TST 05,
  • блок питания для датчика температуры,
  • Датчики воды и осадков

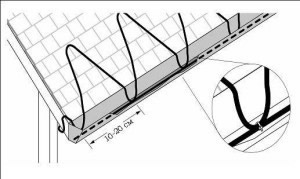

принцип укладки кабеля

принцип укладки кабеля

Первый этап монтажа  – сборка кабелей в специальные секции, соответствующие размерам кровли. Их связывают в пучки специальными зажимами.

После этого кабели укладывают в лотки и опускают в трубы. Трубы укладывают зигзагом по краю кровли, и закрепляют зажимами, клепками или полосами. Затем прокладывается система обогрева водостоков.

Далее распределительную сеть прокладывают от распределительной коробки до шкафа с аппаратурой. Чтобы облегчить прокладку кабелей и монтаж распределительной сети, следует заранее наметить места, в которых будут располагаться шкаф с аппаратурой и распределительные коробки.

расположение датчиков

расположение датчиков

И последний этап – установка шкафа с аппаратурой в специально отведенное для этого место и его подключение к сети питания. После того, как монтаж завершен, выполняются пуско-наладочные работы. Они должны строго следовать технологии и соблюдать нормы главы 1.8 Правил УЭ:

  • Обязательным условием является измерение сопротивления во всех кабелях системы;
  • Необходимо замерять сопротивление в жилах обогревающего кабеля и проверить их на соответствие паспортным данным;
  • Установить заземление системы;
  • Проверить систему на срабатывание системы отключения;
  • «Фаза-ноль» должна быть проверена;
  • Систему, отвечающую за автоматическое управление, проверить на правильность работы.
  • После проверки всех параметров составляется отчет, и система допускается к эксплуатации.

Запуск системы

При попадании температуры окружающей среды в рабочий диапазон системы, включается реле, которое снимает блокировку цепей. Система запускается на промежуток времени, заданный таймером. Когда время истекло, автомат выключается и начинают работу датчики воды и осадков. Если осадков слишком много, включается режим подогрева крыши и лотков. После прекращения осадков система подогрева крыши выключается. А кабельный обогрев водостоков и лотков продолжает работу до сигнала датчика контроля талой воды.

После этого  обогрев лотков и труб некоторое время продолжает функционировать для того, чтобы талая вода не замерзла и успела стечь с крыши. Отключения также происходит автоматически.
