Двухскатная крыша: конструкция и устройство
В жилищном строительстве, особенно в малоэтажном, можно наблюдать большое разнообразие типов и видов крыш, которые отличаются, как своей конструкцией, подчас весьма причудливой, так и кровельным материалом. Но какую бы конструкцию не имела кровля, она все равно подпадает под одну из разновидностей по количеству скатов: одно-, четырех или двухскатная крыша.
Односкатная крыша редко применяется для обустройства частных домов, ввиду её непрезентабельного вида и малого чердачного пространства, что влечет за собой дополнительное утепление. Четырехскатные конструкции намного сложнее и дороже в устройстве.
Крыша двухскатная представляет собой две наклонные прямоугольные плоскости, которые соединяясь в верхней части, нижними краями опираются на стены дома — это самая распространенная форма кровельной конструкции на территории стран СНГ. С торцевых сторон в двухскатной крыше находятся фронтоны, которые могут выполняться из материала стен, а могут быть оформлены в художественном виде, или иметь вход на чердак. В местностях, где под строительство выделяются маленькие участки, хозяева нередко устраивают на чердаке простой двухскатной крыши жилое помещение, тем самым увеличивая полезную площадь здания, и при этом, не сокращая огород или двор.
Преимущества двухскатных конструкций
При всем многообразии кровель, двухскатная кровля является самой простой в техническом исполнении и более востребованной в малоэтажном строительстве, помимо этого такая форма:
- меньше подвержена риску протечек, поскольку не имеет ендов, разжелобков;
- экономична, так как на её устройство расходуется меньше материала;
- есть возможность устроить в чердачном пространстве жилое помещение по типу мансарды;
- достаточно простое устройство и легкость монтажа.
Двухскатная стропильная крыша состоит из мауэрлата и стропильных ног. Кроме этого она содержит достаточно много различных подкосов, стоек, ригелей, упоров, обрешетки. К конструкции кровли относится и пароизоляционный слой, утеплитель, гидроизоляция и кровельное покрытие. Все составляющие кровли должны быть указаны в чертеже двухскатной крыши.
Начало возведения стропильной системы
В первую очередь, на стене из кирпича по верхнему краю устраивается армированный пояс из бетона. К деревянным стенам это не относится. В армопояс с шагом в 60 см вставляются оцинкованные болты-шпильки.

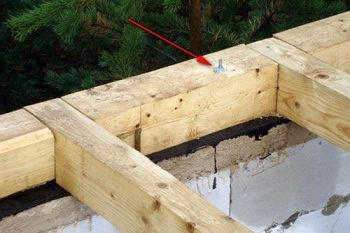

обустройство мауэрлата
После того, как бетон приобрел необходимую прочность, которая в полной мере достигается через 28 суток при положительных температурах окружающей среды, проводится его гидроизоляция. Для этого можно уложить два слоя рубероида, или наклеить на горячий битум один слой. Далее в брусе, который будет служить мауэрлатом, сверлятся отверстия диаметром, соответствующим диаметру шпилек.
Длина шпилек должна быть такой, чтобы они выступали над брусом на 3 см, для последующего их закрепления гайками.
Для дома с двухскатной крышей в качестве мауэрлата используется брус сечением 150х150 мм или 100х150мм, который насаживается на шпильки и затягивается гайками.
Проектирование крыши
Прежде чем начинать строительство крыши, необходимо сделать проект кровли, в котором будет указан уклон, вид стропильной системы, все материалы для паро- и гидроизоляции, вид утеплителя, вид кровельного материала. Имея такой проект легче подсчитать необходимое количество строительных материалов. Первым делом нужно выбрать уклон крыши. При его выборе ориентируются климатическими особенностями данного региона:
- высотой снежного покрова;
- количеством летних осадков;
- розой ветров.
В зависимости от количества летних и зимних осадков выбирается угол наклона и величина свесов кровли.
Обычно, при расчете двухскатной крыши берется величина не более 45 градусов, но стоит помнить, что чем положе скат крыши, тем большие нагрузки он будет испытывать от снега и дождя.
В то же время, поднимая угол ската, мы тем самым увеличиваем парусность кровли, что влечет за собой усиление стропильной системы и увеличение стоимости всего строительства, так как увеличивается площадь кровли.
Устройство двухскатной крыши
Для стропильных ног используется доска 150х50мм. Возведение стропильной системы начинается с изготовления двух конструкций в виде треугольников, собираемых на земле. Далее эти конструкции поднимаются наверх и закрепляются на мауэрлате, с помощью подкосов и скоб.

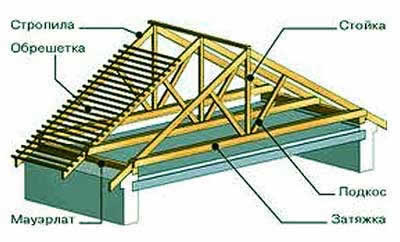

каркас стропильной системы
После этого два треугольника связываются между собой коньковыми досками. Если конструкция двухскатной крыши предполагает большие пролеты, стропильные ноги удлиняются второй доской, а место стыка усиливается дополнительно обрезком такой же доски с двух сторон.
Продолжают устройство стропильной системы постановкой рядовых стропил, которые, так же как и первые два, стыкуются с мауэрлатом методом врубки, устраиваемой на стропиле. Шаг стропил выбирают с таким расчетом, чтобы между ними впоследствии уместился теплоизоляционный материал. Кроме этого нужно помнить, что в мауэрлате имеются шпильки, которые должны находиться между стропильными ногами.
врубка стропил в мауэрлат
Схема двухскатной крыши может содержать элементы будущего мансардного помещения. В этом случае возводятся вертикальные стойки, которые в будущем будут служить частью мансарды. Вертикальные стойки могут опираться на балки перекрытия и укрепляться подкосами и ригелями.
Монтаж двухскатной крыши продолжается устройством обрешетки. Для неё обычно используются бруски сечением 50х50 мм или доска толщиной не менее 2-2,5 мм. Обрешетка делается в зависимости от выбранного кровельного покрытия сплошной или с зазорами. Для мягкой кровли из рулонных материалов обрешетка выполнятся сплошным настилом.
После установки стропил можно делать пароизоляцию и укладывать теплоизоляционные плиты в межстропильное пространство, после чего настилать гидроизоляцию.
-
Все деревянные элементы двухскатной кровли должны быть обработаны антисептиками для предотвращения гниения древесины.
При строительстве дома фронтоны двухскатной крыши иногда закладываются кирпичом или выполняются из бревна, т.е. они являются как бы продолжением торцевых стен здания. Но в целях экономии они могут быть сделаны из более дешевого материала и впоследствии отделаны более красочными декоративными материалами. Если в чердачном пространстве предполагается устроить мансарду, один из фронтонов может послужить входом в неё.
