Чертежи крыш домов скатного типа
Проект строительства любого объекта является главным документом, который содержит все необходимые сведения, начиная от применяемых материалов, заканчивая техническими особенностями монтажа отдельных систем и узлов. Особенно это актуально для крыши, ведь ее значение в будущей эксплуатации всего здания трудно переоценить.
Графическая часть проекта должна наглядно показывать различные этапы стройки. Чертежи крыш домов должны быть легко читаемыми, застройщик с первого взгляда должен получить в доступной форме всю информацию о конструкции, необходимую для монтажа.
Чертежи несущей конструкции крыши
Стропильная система крыши в процессе эксплуатации будет подвергаться значительным нагрузкам разной природы, поэтому от правильности выбора материалов, выполнения соединений различных узлов зависит ее надежность.
Чертеж стропильной системы в обязательном порядке должен содержать следующие сведения:
- К чертежу должна быть приложена спецификация, в которой будут указаны все элементы, необходимые для постройки стропильной системы. В обязательном порядке должны быть указаны сечения всех элементов, вид и количество применяемых крепежных элементов.
- Вид сверху должен дать представление об общих геометрических размерах перекрытия, о количестве и шаге установки стропильных ферм и несущих балок перекрытия. Этот чертеж является одним из основных.
- Вид спереди даст информацию о форме стропильной фермы, такой чертеж крыши дома показывает величину уклона скатов будущей крыши, количество элементов необходимых для монтажа стропильной фермы. На нем с указанием размеров должны быть обозначены все технические элементы системы (стропила, подкосы, стойки, затяжки и другое). Такой чертеж должен быть достаточно информативным.
Отдельно должны быть вынесены узлы соединения различных деталей конструкции. В обязательном порядке должны быть показаны:
- Коньковый узел (крепление стропильных ног между собой или на балке)
- Узел крепления стропил к мауэрлату или верхнему бревну стены. Из чертежа должно быть понятно, каким образом осуществляется крепление, если предполагается врубка элементов, необходим ее чертеж с указанием размеров и формы врубки
- Соединения затяжек, подкосов стоек и других элементов системы.

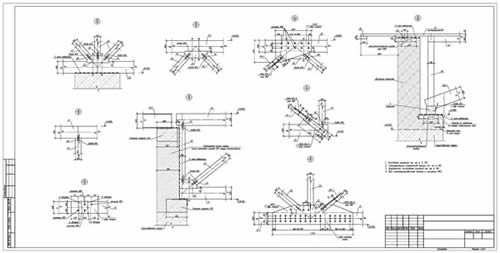

Основные узлы крыши
Наличие всех этих подробных чертежей значительно упрощает процесс монтажа. Кроме того, не лишним будет и чертеж устройства фронтона, на котором также должны быть указаны все технологические размеры и особенности конструкции.

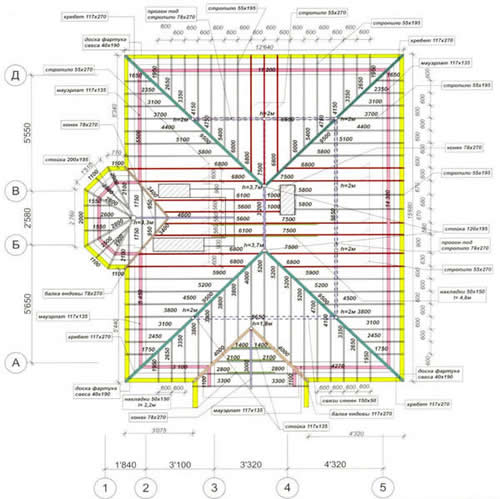

План крыши
Этот чертеж, вид крыши сверху, дает представление:
- о конструкции ската крыши,
- монтаже обрешетки,
- монтаже кровельного покрытия.
Обрешетка. В обязательном порядке должны иметься данные о конструктивных размерах элементов обрешетки, указывается шаг ее монтажа. Эти сведения необходимы для качественного монтажа покрытия ската.
План кровельного покрытия. Такие чертежи крыши скатного типа еще называют раскладкой. Они дают представление о применяемых кровельных материалах. На ней указываются размеры и количество листов покрытия, очередность укладки.
В случае необходимости подрезки отдельных листов должна быть информация и об этом этапе. Такие чертежи можно увидеть, покупая, например, металлочерепицу для кровли. Они позволяют осуществить подбор оптимального количества листов, выбрать конфигурацию укладки.
Качественно выполненный чертеж такого типа позволяет существенно снизить расход кровельного материала.
Кроме того, также должны иметься конструктивные чертежи различных узлов: примыкания к стенам, монтаж окон и других встраиваемых в крышу конструкций. Проработка узла должна содержать сведения о методах крепления, способах повышения гидроизоляции.
Кроме этого, в графической части должен иметься эскиз будущей кровли. Он дает общее визуальное представление о конструкции, позволяет оценить ее эстетические качества.
Кому доверить
В этом вопросе не может быть двух мнений — все проектные работы по строительству любых конструктивных элементов должны осуществляться только специалистом, имеющим право выполнять подобные работы. Это является залогом надежности конструкции, а для крыш это очень актуально. Ведь при монтаже придется вести высотные работы, связанные с повышенным риском, зачем необходимо увеличивать опасность пребыванием на ненадежных конструкциях.
Конструкция крыши — чертежи для которой сделаны профессионалом, будет отвечать всем строительным нормам и правилам. Будет существовать гарантия того, что выполнен правильный расчет сечений всех конструктивных элементов, обеспечена надлежащая надежность конструкции.
Кроме того, грамотный чертеж способен не только сократить время выполнения строительных работ, ведь в этом случае не придется вносить коррективы в конструкцию, он еще способен значительно снизить стоимость всей крыши.
Это достигается благодаря экономному, продуманному применению материалов.
Поэтому не поддавайтесь искушению добиться какой-то сомнительной экономии на отказе от услуг проектанта. Впоследствии, это может привести к значительному увеличению стоимости всего комплекса работ, ведь не зря же известная пословица утверждает: «Скупой платит дважды!», поэтому давайте относиться к возведению кровли с умом.
